雙向影音編解碼器
AJA BRIDGE NDI 3G
多通道編解碼 3G-SDI/NDI 雙向轉換系統
AJA BRIDGE NDI 3G 強力支援高密集16通道

AJA BRIDGE NDI 3G 多通道編解碼 3G-SDI/NDI 雙向轉換系統

AJA BRIDGE NDI 3G 採用 1RU 機架式設計,支援先進的 NDI & NDI HX IP 製作流程,體積小不佔空間,適用於各種現場製作。 提供最佳的編解碼功能,讓您的製作方案具備從 3G-SDI 到 NDI 與 NDI 到 3G-SDI 的多通道密集轉換系統, 方便製作多通道 FULLHD 和 4K UHD 視訊格式。 支援隨插即用功能,容易配置管理, 能加入任何現有的 NDI 或 SDI 製作流程,橋接傳統與未來。AJA BRIDGE NDI 3G 帶來了強大的轉換能力和靈活性, 支援遠端控制, 適合專業影音製作 PROAV 、保全、監看、廣播、電競、娛樂場所以及需要高品質、高效 NDI 編碼和解碼的各種相關活動, 並根據專案目標需要,快速地調整上線,即時發揮以一擋百的超凡價值。

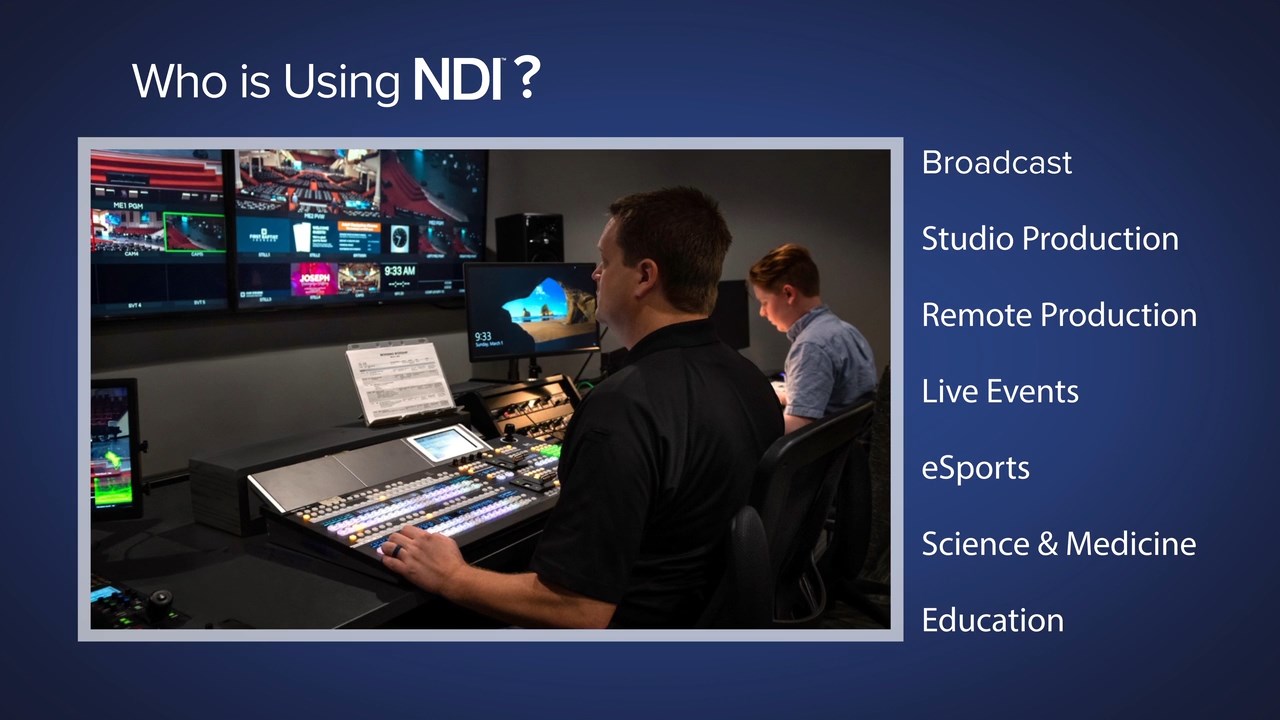

NDI是以IP為基礎的專業影音協議應用,目前已有超過100多家的製造商己支援NDI協定,它在專業影音 ProAV、現場活動、電競比賽、教育和廣電中被廣泛採用。 NDI技術相當容易使用與整合,能透過標準乙太網路傳輸高品質影音。現在有許多影音製播公司都選擇NDI來達到IP影音基礎設施的需求,隨著需求的增加,各個應用場合和影音製播公司, 需要找到符合應用的設備,輕鬆將原有製作體系整合到以NDI為主線的方法,BRIDGE NDI就是那個最佳方案。

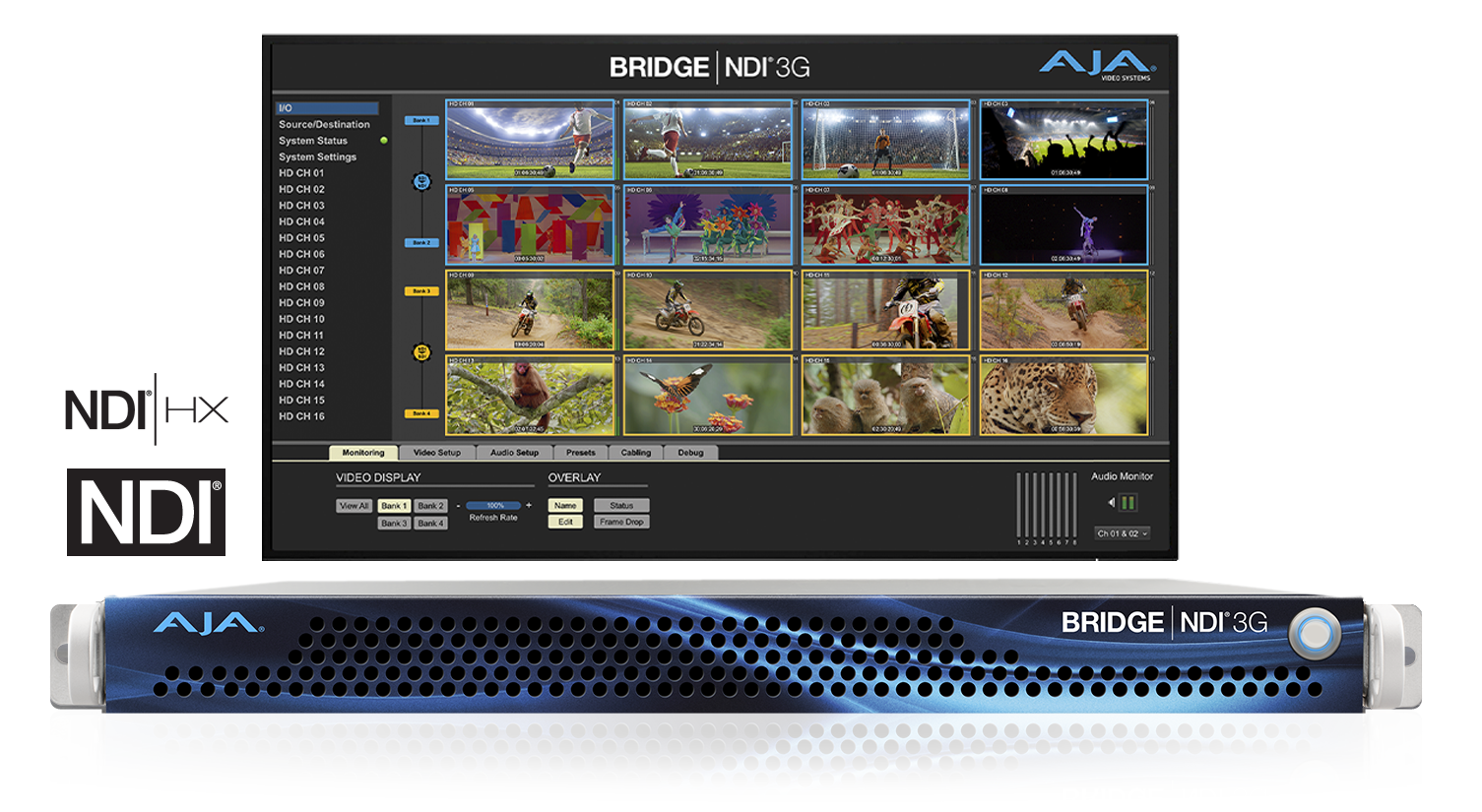

BRIDGE NDI是一款強大,具有高密度多通道的IP影音設備,能雙向轉換3G-SDI與NDI訊號。 BRIDGE NDI擁有即插即用的獨立1RU設計,能輕鬆地整合到任何需要便捷和高品質NDI轉換的製作環境,如專業機架式機櫃、行動導播台、攜行箱。 ,它友善的使用介面,方便的操作及設定獨立或成組的輸入和輸出端子。使用者可以使用鍵盤和滑鼠,透過LAN使用其內置網路瀏覽器使用者介面進行控制。

BRIDGE NDI 可經由直覺的使用者介面操作,來實現高品質、低延遲的影音轉換以及系統管理和監控。 在來源/目標管理功能中,使用者可將客製化元數據作為SDI和NDI通道的標記,並可將指定的NDI碼流加入喜愛清單,以便快速和容易的讀取, BRIDGE NDI 3G 提供 16路 3G-SDI,為HD訊號提供最高的通道密度,設定4KUHD四路碼流。甚至在同一個設備上混合HD和4K解析度。 每個SDI端口和NDI碼流都可被設定為1/0 bank的部分作為輸入或輸出, 讓您輕鬆建立所需的設定,設定全編碼 all encode、全編碼 all decode、編解碼通用 encode/decode 模式組合,充分利用高密度的I/O通道。 這樣的靈活性提供大量的輸入和輸出選擇,一切盡在一個纖薄的標準1RU設計裡。 BRIDGE NDI 還在每個SDI端口和每個NDI碼流提供16路嵌入式音訊,還有更多內建的專業功能,使整合更加順暢、可靠,包括雙重電源和用於SDI輸出的鎖同步。 雙10GigE 網路端口是標準配備,為您提供充足的頻寬,來傳輸多HD或4K影音訊號。

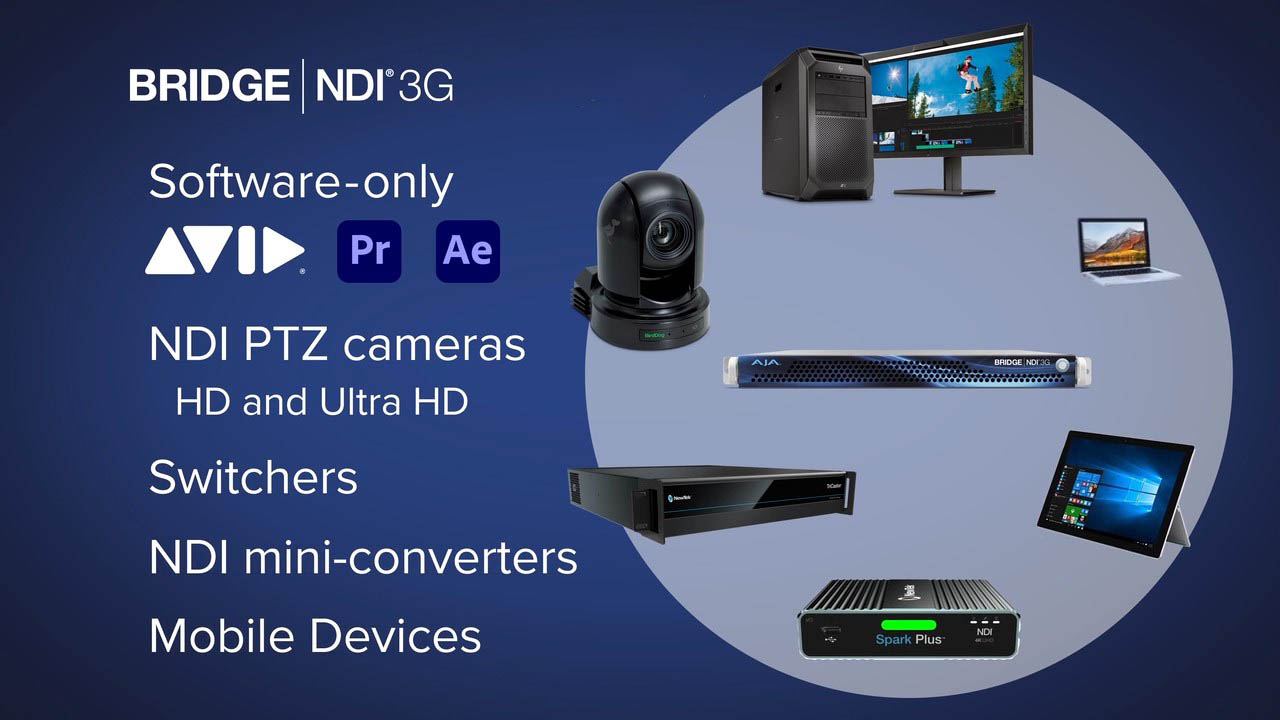

整個NDI生態系統由數百種產品所組成,從純軟體到相機,再到導播機,甚至移動設備, BRIDGE NDI 3G 可立即與與廣泛的NDI解決方案相容,並成為您整合SDI和IP網路環境的最佳途徑, 總而言之,BRIDGE NDI 3G 就是將您現有的基礎設施融合NDIIP影音世界最簡單、最實惠和高密集多通道的最佳解決方案。

功能特色

• 3G-SDI I/O 支援 16 通道 HD 或 4K UHD 60p

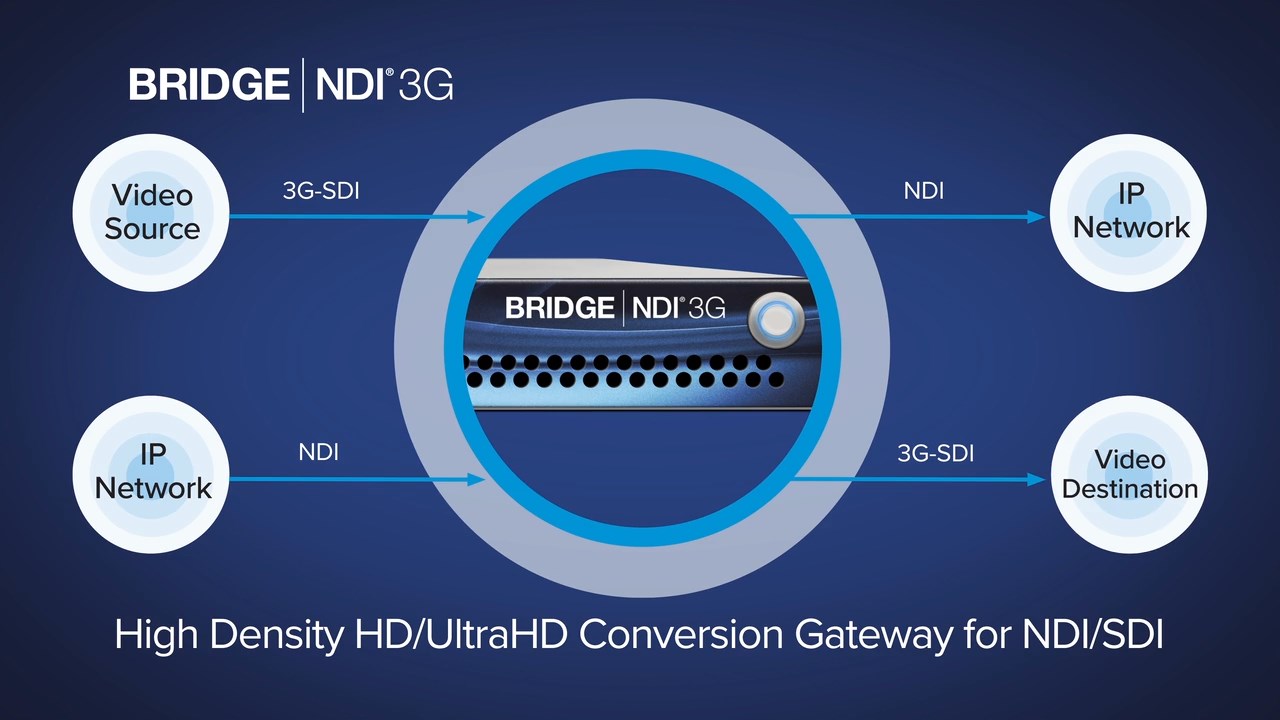

• 雙向編碼/解碼 SDI 到 NDI、NDI 到 SDI,混合支援 HD 或 4K UHD
• 可信賴的監控功能
• 支援 NDI 8-bit/16-bit, 4:2:2 編碼
• 支援 16 聲道
• 支援 Video Key
• 具備 WebUI 或本機 GUI,方便管理、控制與操作

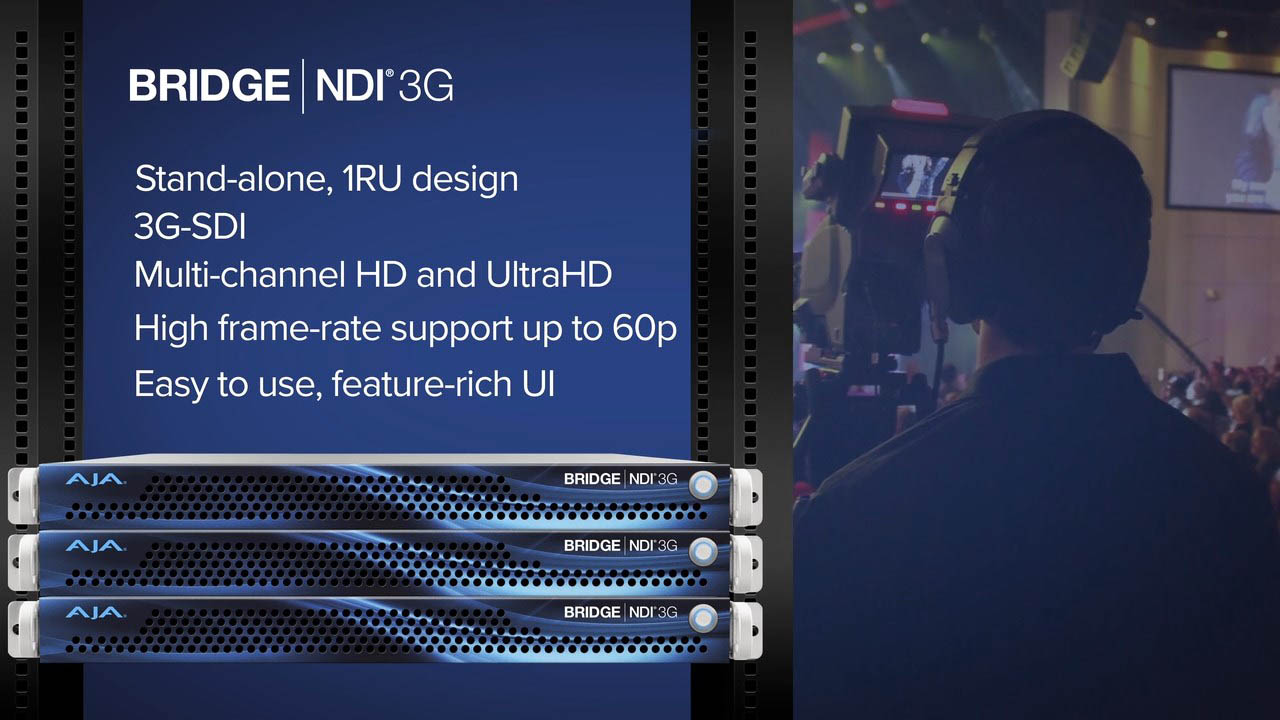

• 專業級 1RU 機架式一體設計
• 具有雙 10GigE 接口,支援控制和傳輸
• 具備雙電源,提供備援關鍵應用
• 提供原廠三年保固

完整的全編碼/全解碼/編解模式

BAJA BRIDGE NDI 3G支援完整編解碼功能 :

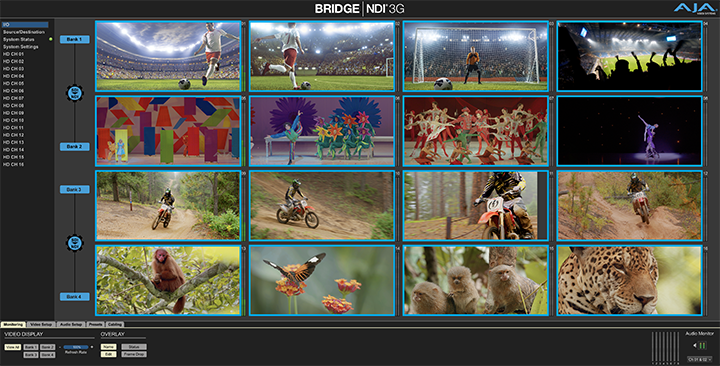

全編碼模式 All Encode - SDI 輸入編碼轉 NDI 輸出
  • 同時 3G-SDI 輸入 - 16通道 60p YCbCr 4:2:2 10-bit
  • 同時個別HD編碼(1080p) - 16通道 60p
  • 同時HD含Key編碼(Video and Key Pairs 1080p) - 8通道 60p
  • 同時4KUHD群組編碼(2160p) - 4通道 60p
  • 10GigE編碼輸出 - NDI UYVY, 4:2:2, 8-bit, or P216, 4:2:2, 16-bi

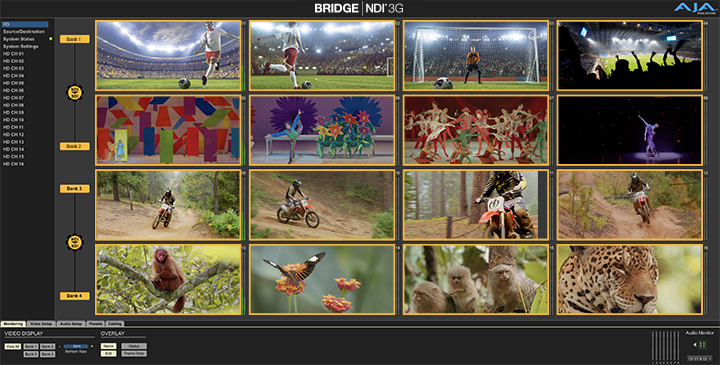

全解碼模式 All Decode - 將所有傳入的 NDI 輸入透過 10GigE 端子直接解碼到 SDI 輸出
  • 同時 NDI / NDI HX 輸入 - 4/8/16通道 60p, UYVY, 4:2:2, 8-bit
  • 同時HD解碼(1080p) - 16通道 60p
  • 同時HD含Key解碼(Video and Key Pairs 1080p) - 8通道 60p
  • 同時4KUHD解碼(2160p) - 4通道 60p
  • 10GigE解碼輸出 - YCbCr 4:2:2 10-bit

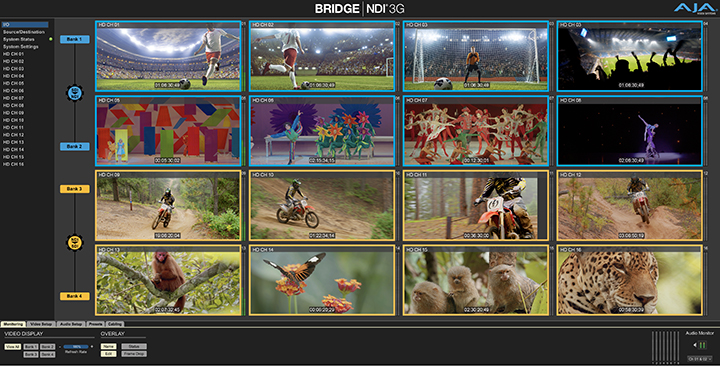

編解模式 Encode/Decode- 將 NDI 解碼轉 SDI 和將 SDI 編碼轉 NDI 搭配使用
  • 對於同時需要編碼(SDI 到 NDI)和解碼(NDI 到 SDI)FULL-HD 製作流程,BRIDGE NDI 3G 編解功能各別支援 8通道。

AJA BRIDGE NDI 3G 強大功能

靈活的操作

AJA BRIDGE NDI 3G 利用高密集 16 通道提供了極大的靈活性:

  • HD I/O 支援FULL-HD傳輸功能
  • HD Video and Key I/O - 具有FULL-HD視訊與鍵控器功能
  • 4K/UltraHD I/O 支援4K UHD傳輸功能
  • 支援同時編碼與解碼

多應用情境

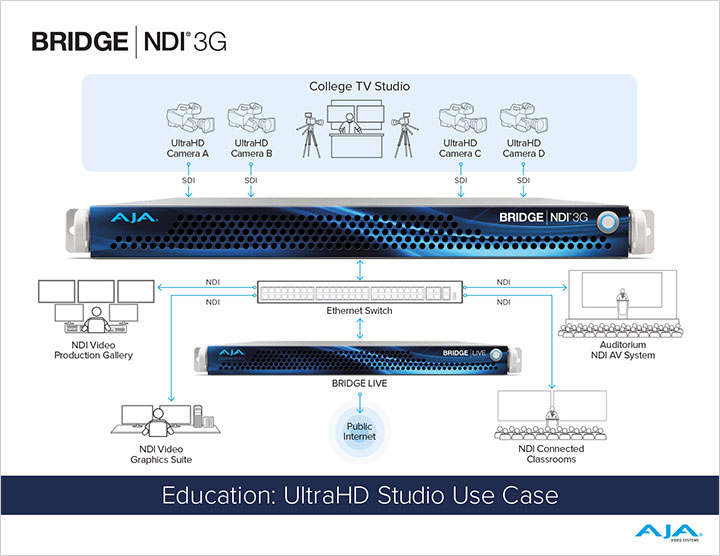

多應用情境 : 教育4K高畫質應用 Education UltraHD Studio

教育4K高畫質應用 Education UltraHD Studio 製作流程圖

多應用情境

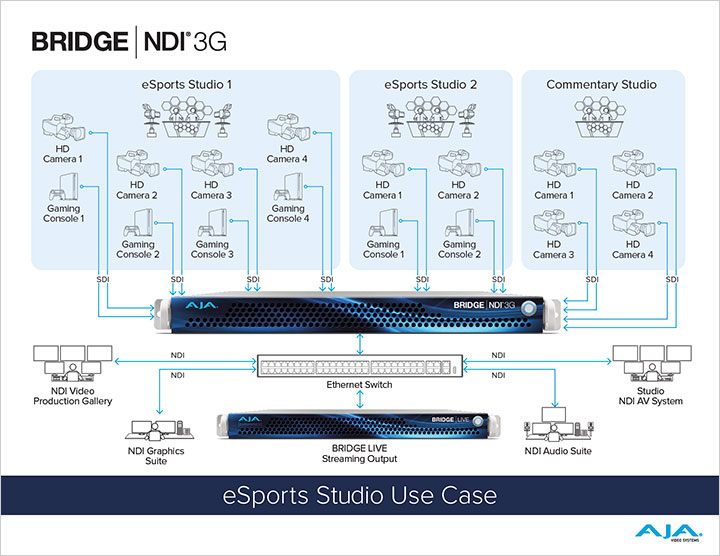

多應用情境 : 電競活動應用 eSports Studio

電競活動應用 eSports Studio 製作流程圖

多應用情境

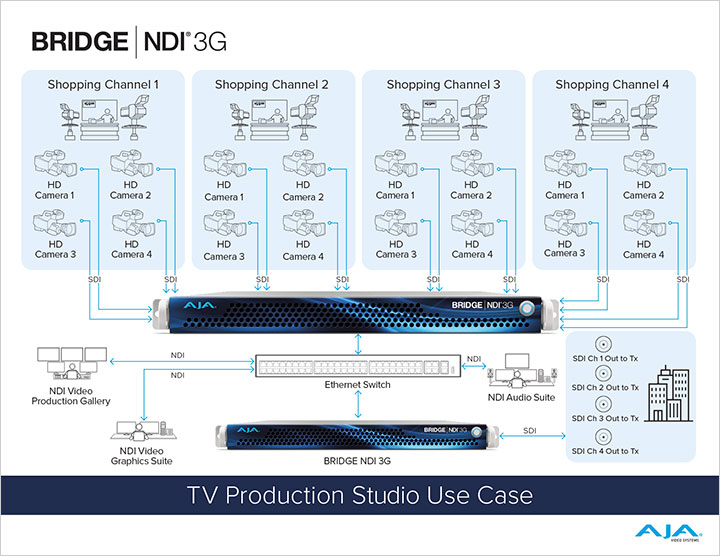

多應用情境 : 電視製播應用 TV Production Studios

電視製播應用 TV Production Studios 製作流程圖

多應用情境

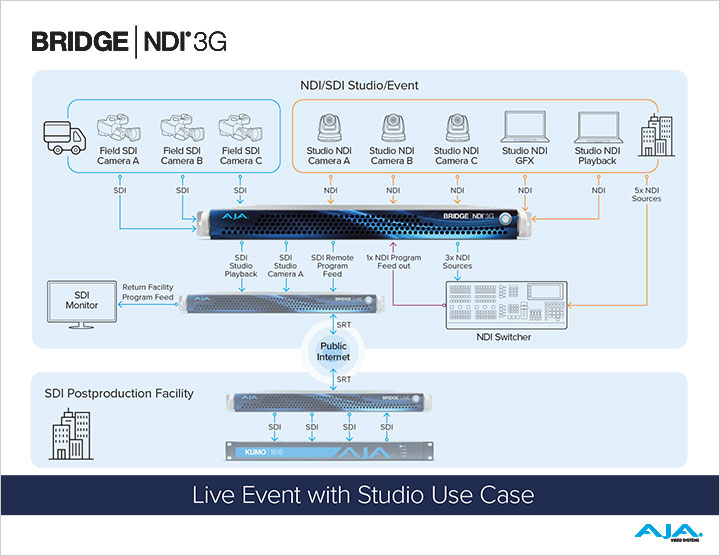

多應用情境 : 現場製播應用 Live Event With Studio

現場製播應用 Live Event With Studio 製作流程圖

產品規格

📹AJA BRIDGE NDI 3G 多通道編解碼 3G-SDI/NDI 雙向轉換系統

Model
Video Formats • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 • (HD) 1080i 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
Video Codecs • NDI
• NDI HX (input only)
Audio Streams/Codecs • NDI (uncompressed float)
• SDI (PCM)
Color Component Sampling, Color Space, and Bit Depth • SDI
- YCbCr, 4:2:2, 10-bit
• NDI
- UYVY, 4:2:2, 8-bit
- UYVA, 4:2:2, 8-bit
- P216, 4:2:2, 16-bit (output only)
Video Processing • Scaling
• Letterbox/Pillarbox
• Video/Key Pair (2x SDI to 1x NDI + Alpha, or, 1x NDI + Alpha to 2x SDI)
• Reclocking for integer/fractional rate conversion
Audio Processing • Audio reference level per video channel / group (up to 16 audio channels)
• Sample Rate conversion
Performance • Up to 16x HD (NDI/SDI)
• Up to 4x 4K (NDI/SDI)
• Ultimate performance based on network conditions, concurrent video processing, and other parameters
NDI Video Input • NDI(approx. 150–250Mbit/s)
• NDI HX (approx. 8-20Mbit/s)
NDI Video Output • NDI (approx. 150–250Mbit/s)
SDI Video Input Digital • 3G-SDI, SMPTE 424, 10-bit
• 1.5G-SDI, SMPTE 292M, 10-bit
SDI Video Output Digital • 3G-SDI, SMPTE 424, 10-bit
• 1.5G-SDI, SMPTE 292M, 10-bit
NDI Audio Input • Up to 16-channel, uncompressed float, 48 kHz sample rate, per NDI connection
NDI Audio Output • Up to 16-channel, uncompressed float, 48 kHz sample rate, per NDI connection
SDI Audio Input Digital Up to 16-channel, 16 and 24-bit SDI embedded audio, 48 kHz sample rate, synchronous per SDI connection
SDI Audio Output Digital Up to 16-channel, 16 and 24-bit SDI embedded audio, 48 kHz sample rate, synchronous per SDI connection
Reference • Dual Analog Color Black or HD Tri-level sync
Configuration and Monitoring • Browser via network attached client system
• Local “Kiosk” interface via monitor (VGA), keyboard and mouse (not included)
• Local Dual Channel Audio via USB soundcard (included)
• REST API
Form Factor • 1RU turnkey system • 18x BNC (Din 1.0/2.3, 3G/1.5G-SDI compatible)
• 2x 10GigE
• Local interface via VGA and USB
• OS custom image
• Updates via download
Size (w x d x h) • 17.2” x 16.9" x 1.7" (436.88 x 429.26 x 43.18 mm)
Weight • 28 lb. (12.7kg) in boxbr /> • 18 lb. (8.2kg) server only<
Power • 100-240 VAC 50/60 Hz (Dual, redundant power supplies)
• 190W typical, 245W Maximum
Environment • Safe Operating Temperature: 5 to 35 C (41 to 95 F)
• Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
• Operating Relative Humidity: 8-90% noncondensing
• Nonoperating Relative Humidity: 5-95% noncondensing



關鍵字 : #aja. #bridge ndi 3g.#NDI.#3G-SDI.#voxel.

*本產品將持續創新,規格可能會有變動,當產品設計/規格變動,恕不另行通知。
