特色 規格

4K UHD/HD/SD
KCG 系列
3D 廣播級多層次動畫圖文字幕系統
KCG-8000/KCG-6000/KCG-5000

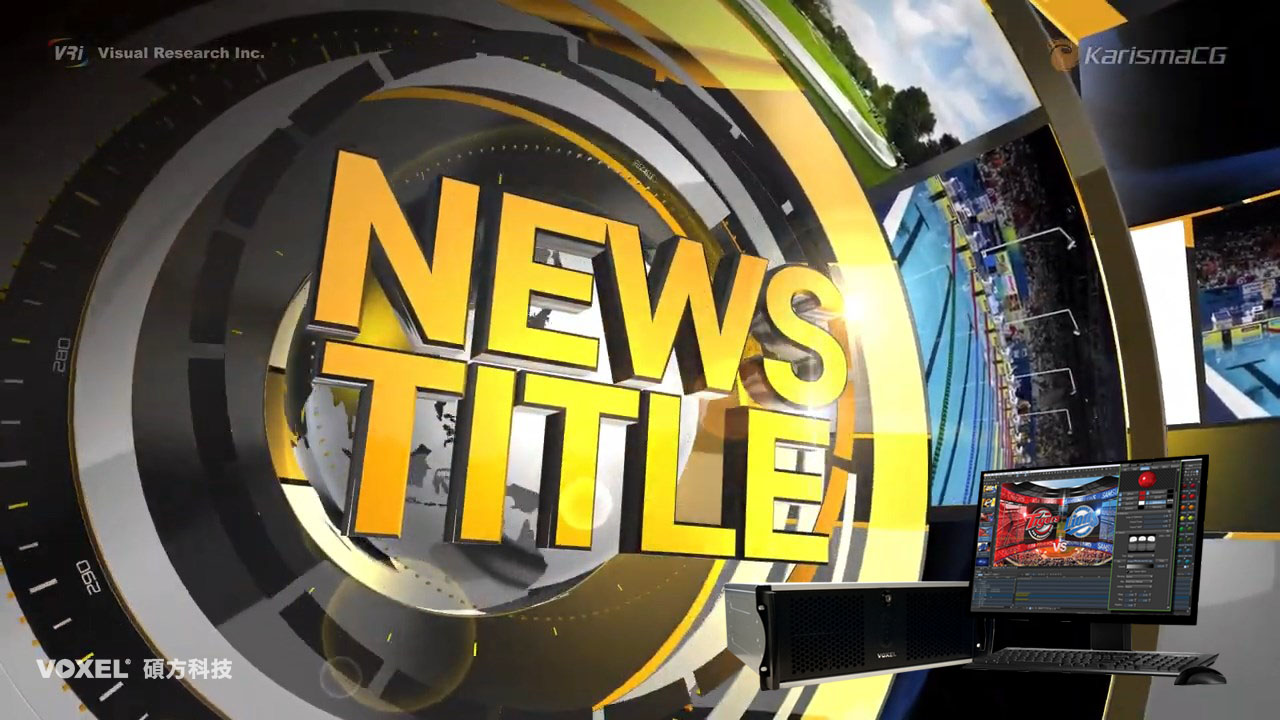

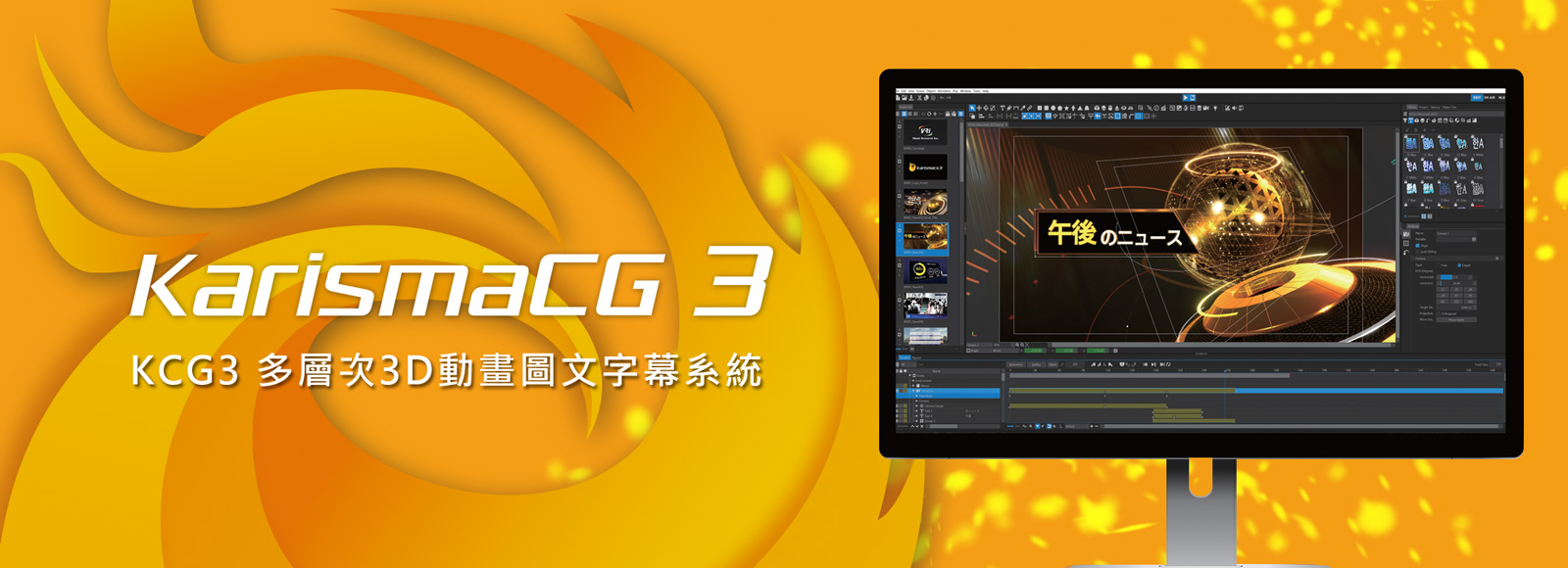

KCG 廣播級多層次動畫圖文字幕系統

KCG字幕機囊括強大的製作功能與高效即時播出品質,提供優於市場的廣播級圖文字幕系統解決方案。不僅有基本的2D、3D字元產生工具,也具備高度先進的真實3D與動畫製作系統;無須等候運算時間,就能即時播出豐富、多層次的2D/3D動畫字幕,KCG的高效能與強大圖文運算引擎將會是廣播級圖文字幕機邁向更高層次的理想選擇。

韓 MBC 電視台使用案例

南韓 MBC 公共電視台新聞棚於 2023 年 6 月 26 日首先推出 KCG/KarismaCG 延伸應用的 Karisma Studio 全功能多屏幕電視牆即時製播解決方案。 這是全球第一個 Karisma Studio 4K UHD 無線電視台。MBC 新聞棚建製了24公尺巨型 LED 多屏幕電視牆,具有圓弧造形與觸控模組。 內含垂直的 LED 大型屏幕,透過水平移動,可展現驚人的沈浸式效果,提供觀眾身臨其境地的優質體驗。 (Karisma Studio 編輯系統能以直立式條狀區域映射功能,支援垂直內容控播。) Karisma Studio 全功能多屏幕電視牆即時製播解決方案,能在 HX 系列中支援 11,520 pixels 或 UX 系列中支援 15,360 pixels 高質量廣播內容。 支援 UHD/HD 電視多屏製播,快速進行即時編輯,此外,系統為提高操作穩定性,還有可靠的備份系統,並提供內容檢閱功能。

KCG 功能亮點

4K UHD/HD 高規格支援,大幅提升製播水準南

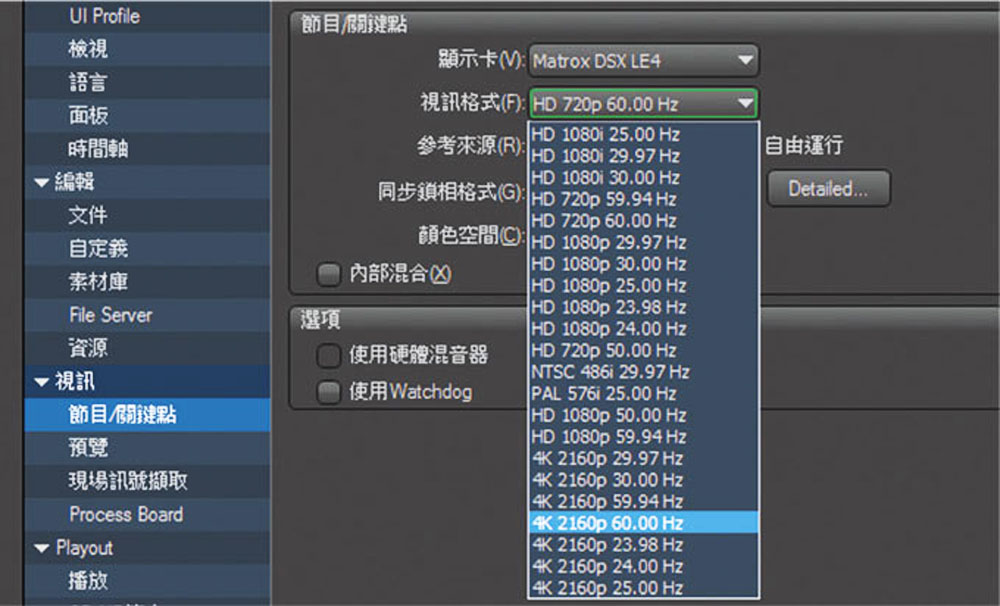

KCG 字幕機支援多種視訊 I/O 卡的配置(Matrox, AJA, Blackmagic, Bluefish444),能套用超過 20種 視訊規格,視訊規格最高可達 4K 60P,超高解析的製作與播出質量,讓您親眼目睹 4K 高畫質的最佳視覺體驗;除了實體線路,KCG 也支援網路 NewTek NDI 播出,讓您一機達到雙路雙視的需求,當您需切換視訊規格時,無論是 4K、HD、SD 或 NDI,無須重新啟動設備即可快速地在程式中進行切換。

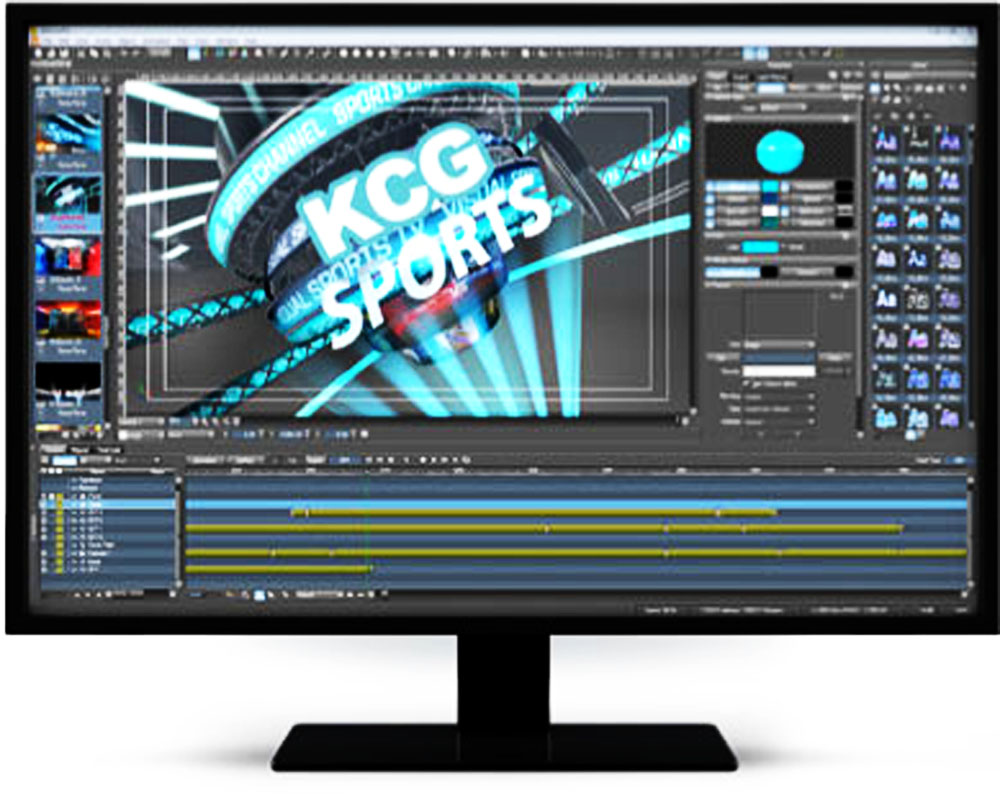

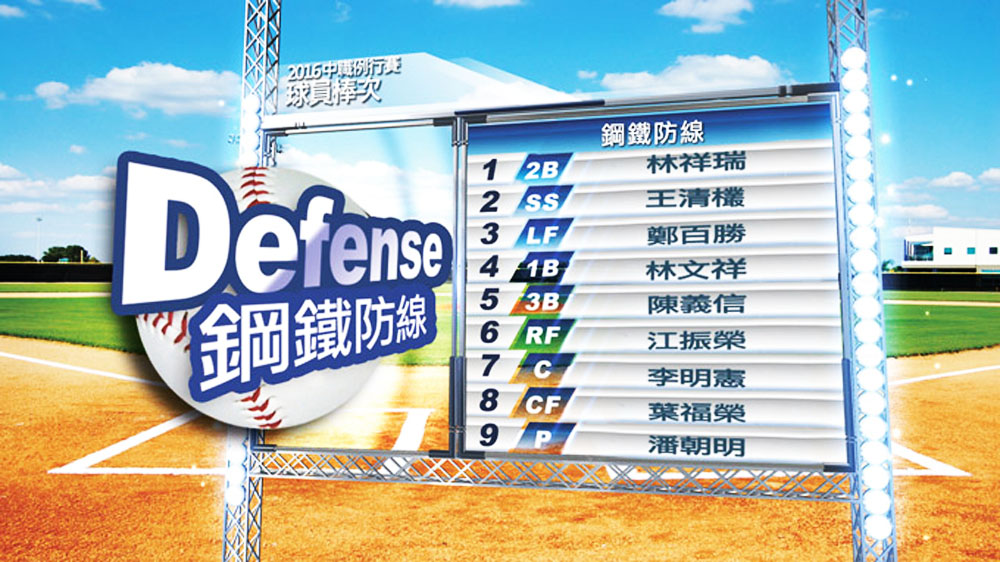

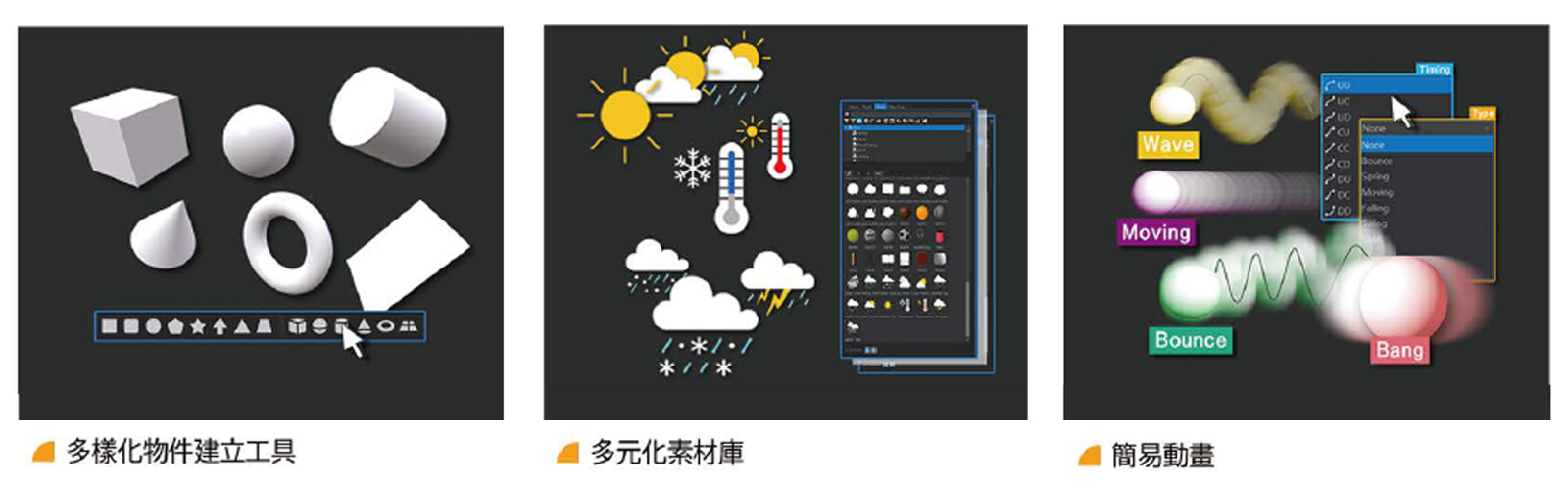

豐富的 3D 圖形與強大的動畫設計

🌰 KCG 具有出眾的高質量 2D、3D 物件,提供使用者自行創作各式各樣的高品質字幕,內建上百款逼真美妙的 3D 材質,也支援匯入圖片、材質抑或是常見的 3D 建模文件(.obj, .3ds, .dae, .fbx),除了調整位置、旋轉、縮放外,KCG 也具備最先進的 X, Y, Z 三維製作空間、Key-frame動畫時間軸、燈光、粒子效果以及攝影機運動工具,是為市面上最強大的 3D 字幕編輯系統,讓您無限制的創建獨一無二的精緻動畫效果。

方便快捷的操作介面

🌰 KCG 賦予創作者簡潔直觀的操作介面、工具列與快捷鍵功能,基本的字型與物件設計,包含陰影、外框、光暈、漸層、反光、透明度與對齊工具等……,都能快速套用與編輯,同時也兼具動畫設計的高度可調整性與專業等級的3D物件編輯工具;除此之外,KCG內附上百種華麗的範例素材庫,使用者可將設計好的的字型、3D材質、動畫、效果、掃光以及字卡版面有條不紊的放進素材庫管理運用,符合使用者需求的版面配置與工具,能有效提高效率、節省製作時間,儘管初學都能輕易地快速上手。

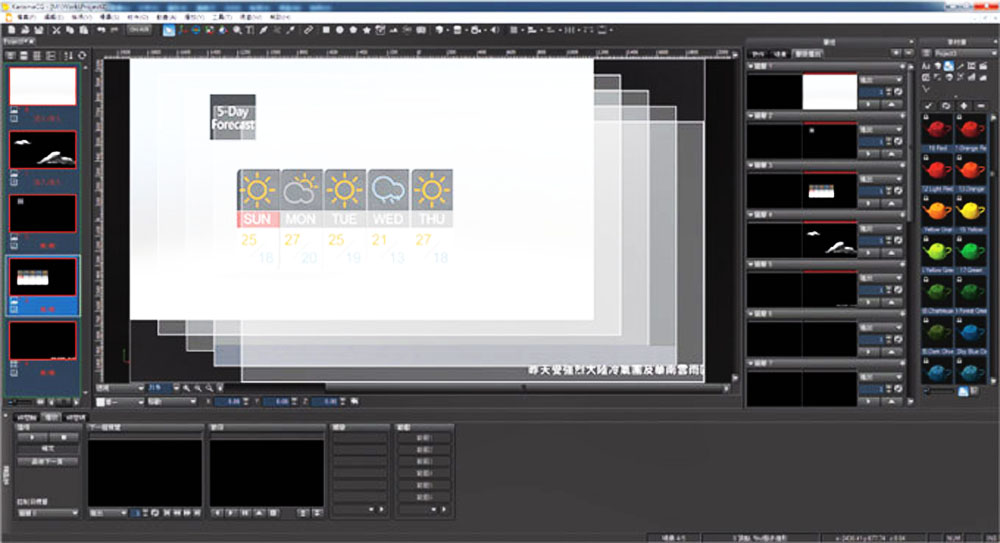

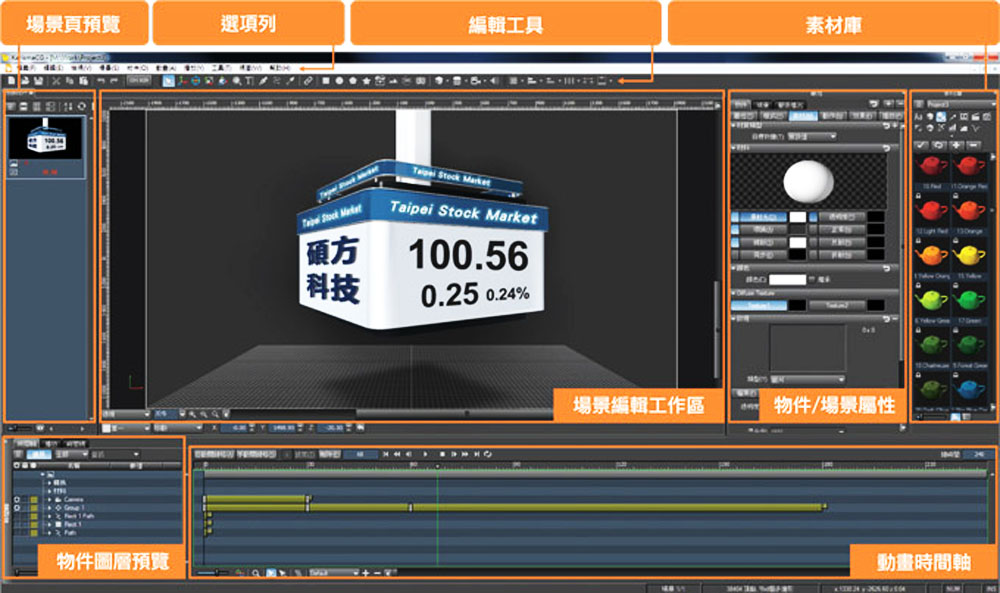

場景製作界面

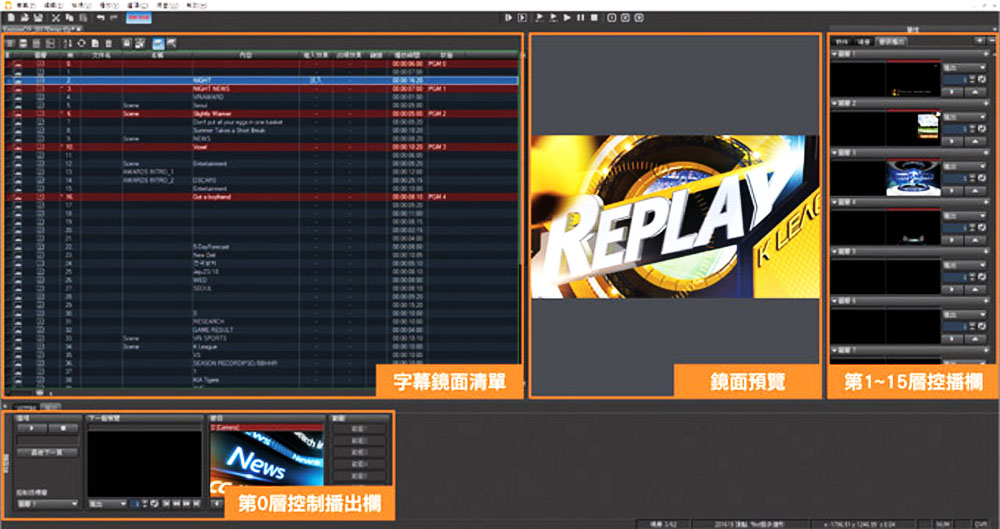

控播界面

更高效率的生產能力

🌰 集合字幕機全功能於一身,KCG 一機完成播出與製作需求,內附大量素材庫、3D 材質、動畫、掃光、圖表應用搭配友善操作的小工具與快捷鍵,不僅超高CP值,更是大大提升工作效率,讓創作者能專注於製作專屬的字幕內容。

強大的即時性能

🌰 KCG 字幕機採用最新GPU優化技術,可同時處理數百萬個 Polygon、2D 物件與 3D 材質,內嵌高效能引擎讓您無須等候運算時間,即時播出任何繁雜的圖文字幕。其批次處理功能也能讓您更方便地一次匯入大量文本,並能處理多個項目工作以便同時編輯所有場景。

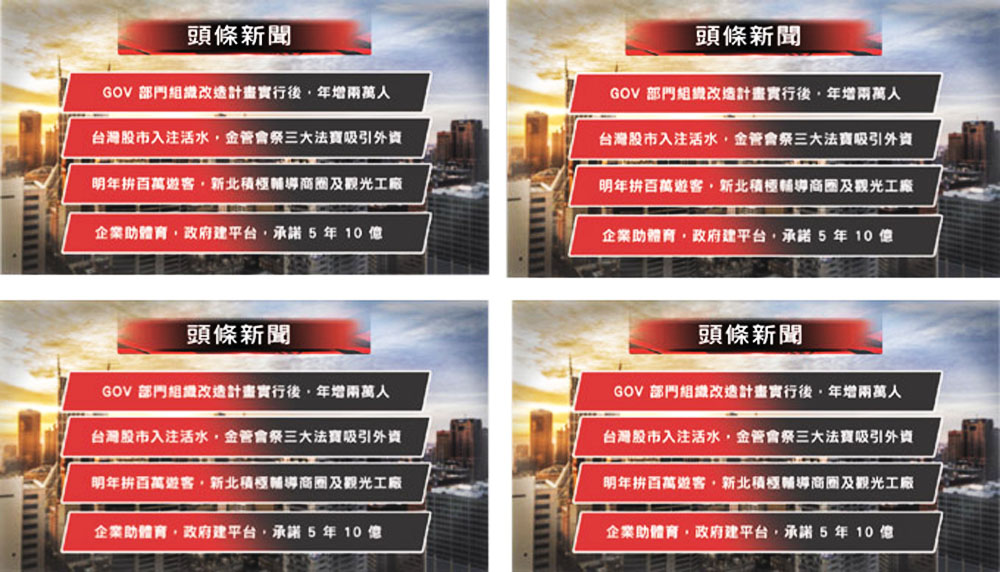

高達16層的獨立控播介面

🌰 在 KCG 字幕機的編輯版面中,每頁可製作及匯入的素材無上限,其控播介面更是簡單而友善使用者操作,最高可達 16層 通道輸出,各層可獨立上下更換字卡,也能自由設定各層自動、手動或是 Loop 的播出需求,強大的播出配置功能,大大提升了轉播靈活性與可調整性,讓您緊湊的現場製播作業不再是手忙腳亂登場。

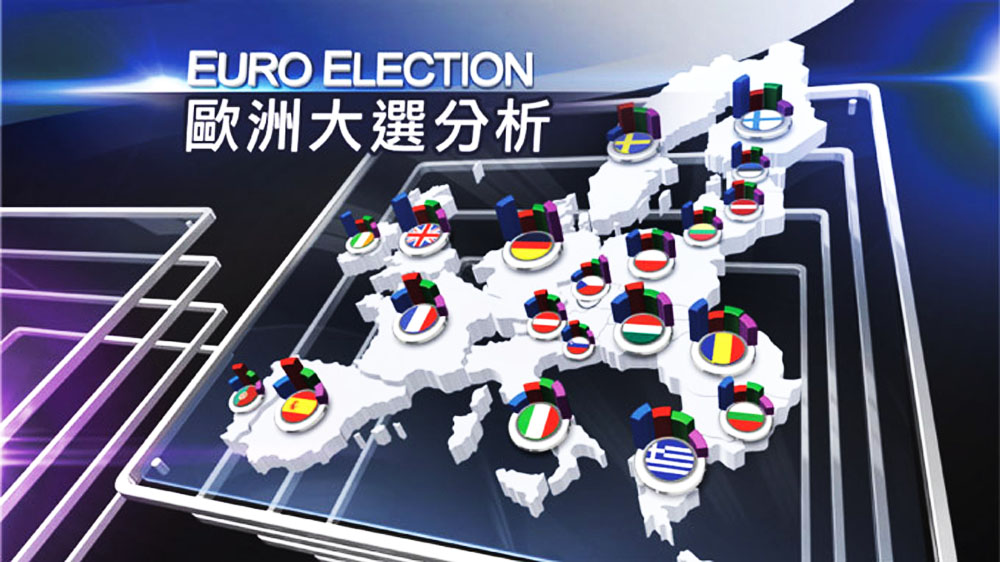

炫目華麗的動畫與轉場效果

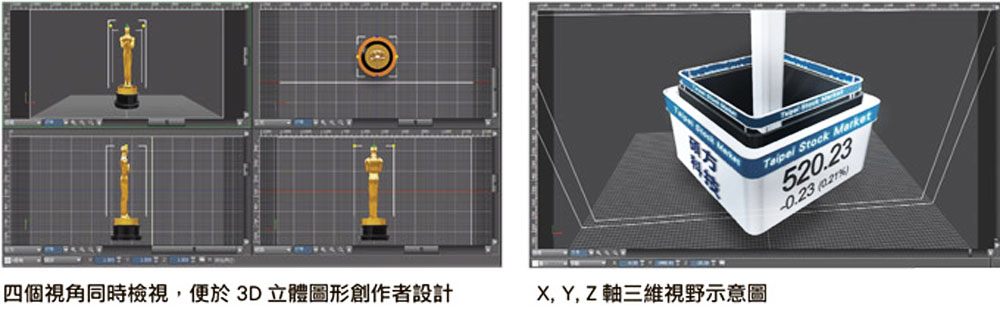

🌰 KCG 字幕機的動畫編輯器具備 Key-frame 關鍵影格,提供完整的編輯空間,操作模式基於業界 2D/3D 動畫製作原則,提供使用者完善且無須重新熟悉太多的動畫製作介面,包含位置、旋轉、縮放、變色、軌跡追蹤與路徑編輯器等……, 針對3D製作需求還提供三維視野(X, Y, Z)以及四個視角的同步檢視功能,有助於立體物件動畫配置與攝影機運動的設定,更加分的是燈光設計與轉場效果,能讓您的版面攀升到另一層次的華麗效果。

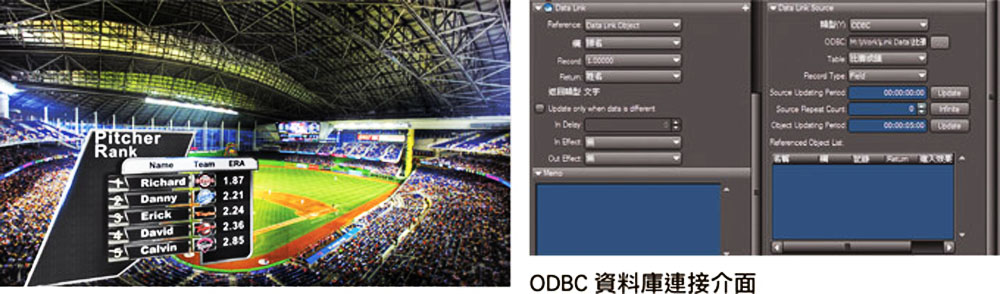

外部資料庫來源即時更新

🌰 對於 Live 製播而言,外部數據來源的界接是非常重要的,KCG 字幕機支援 ODBC、TXT 與 RTF 資料庫連接,即時更新所需的資料欄位,在 RTF 資料庫連接時甚至能一併帶入場景所需的文字內容、顏色、字體與大小,連接的數據來源也可設定喜好的物件效果,增加豐富性。

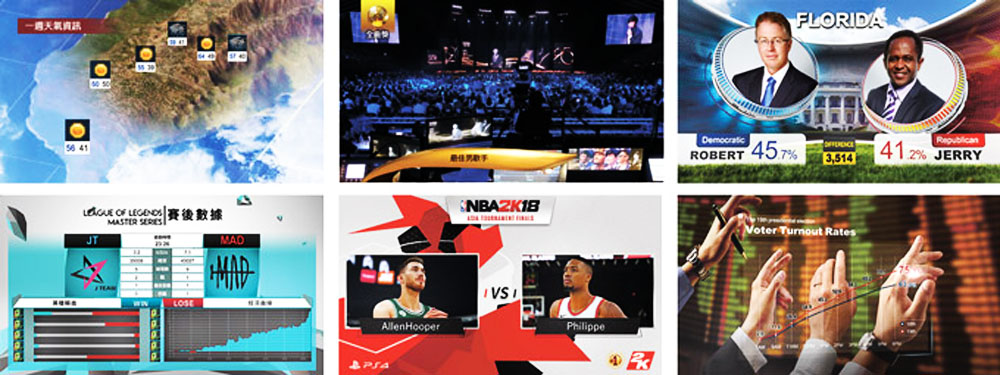

適用於最多元化的節目類型

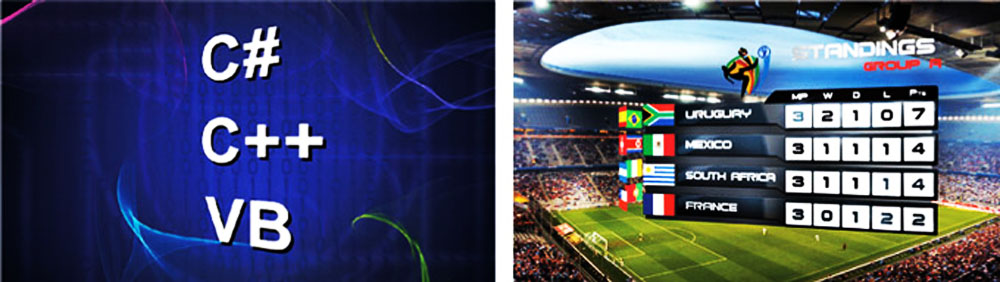

🌰 KCG 字幕機適用各式各樣製播需求,舉凡新聞報導、氣象發布、體育競賽、遊戲電競、購物台、棚內外節目製作、頒獎典禮抑或是網路直播,都可以透過KCG製作版面與控制播出,16通道各層獨立上下字幕的播出功能更是其專業亮點之一。

支援 NewTek NDI網路 IP 連線

除了實體線路的 4K UHD/HD 輸出,KCG也支援NewTek NDI網路,擁有開放式廣播級媒體製播的管理優勢。只要是導播機TriCaster能取得的輸入來源,操作人員就可以對照操作畫面上的 Tally 訊號指示,一手掌握現場製播工作,輕鬆操控網路上的系統設備。😀😀😀

功能特色

■ 即時 2D/3D 效果與動態跑馬
■ 支援時鐘、計數器與計時器功能
■ 支援多層次獨立控播,最高可達 16層
■ 內建多款場景轉場效果( wipe, fade, ripple, particle, etc )
■ 內建多款物件效果( wipe, push, transform, etc )
■ 支援各類型的材質填充(視訊、圖片與漸層等)
■ 支援 2D/3D 物件套用多樣材質填充
■ 3D 立體字、幾何圖形與材質紋理
■ 炫目的反射、折射與打光功能
■ 支援 TrueType 與 OpenType 字型
■ 即時 2D/3D 圖文字幕製播引擎
■ 支援資料庫連接更新,包含 ODBC、txt 與 rtf
■ 支援音訊 Audio( AES/EBU, SDI embedded )
■ 支援 GPI 觸發功能
■ 時間軸( Key-frame )編輯與多物件動畫設計功能
■ 自定粒子特效,支援不同形狀、顏色、方向與圖像
■ 支援攝影機不同倍率、鏡位與機位之位置動畫
■ 提供圖表( Chart )製作精靈,包含長條圖、圓餅圖、柱狀圖、線圖與綜合圖表
■ 具備靜態圖擷取( Live grab )與 HD 視訊擷取( Video capture )功能
■ 可匯入多款 3D 繪圖模型檔案,包含 Collada( .dae )、3D Max( .obj, .3ds, .fbx, .x )
■ 支援匯入多樣圖檔格式 png, tga, bmp, jpg, vri, via, pcx, tif, wmf, emf, psd, ai, gif
■ 支援多種 HD 視訊與動畫格式 vrv, mov, avi, mxf , mp4, wmv
■ 視訊擷取靜態圖 ( Live grab ) 功能
■ 具備 HD 視訊擷取功能 ( Video capture )
■ 支援 HD 視訊格式檔案 : vrv, mxf , mp4, avi, wmv, mov
■ 支援 LIVE 視訊3D物件貼圖功能
■ 內建 3D 圖文字幕製播系統設計

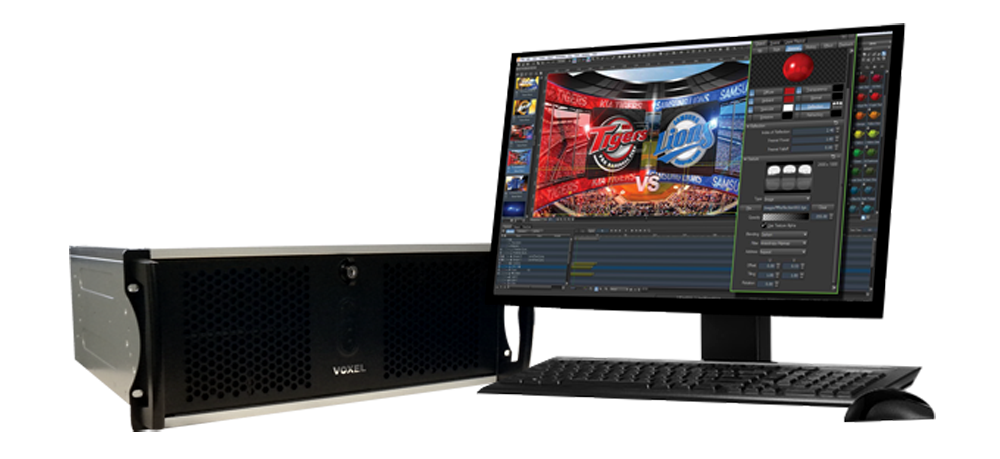

機型組合

■ 4U 機架型

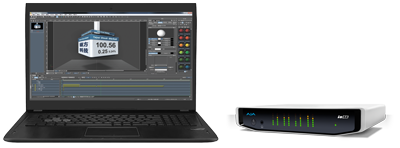

■ 便攜行動型

關於 NDI

NDI 被運用於無數設備,能讓多視訊系統能透過 IP 與其他系統溝通。除此以外,它還能即時對眾多高品質、低延遲和幀精度準確的視頻和音訊進行編碼、傳輸和接收。這將有利於任何連接網路的視頻設備,包括視頻混合器、圖形系統、擷取卡以及大量其他製作設備。另外,它還能大幅增加用於即時製作切換的信號源數量,無需將其直接連接到設備,更換位置,或投資于昂貴的高頻寬網路,而以基於 SDI 的工作流簡單地取而代之。

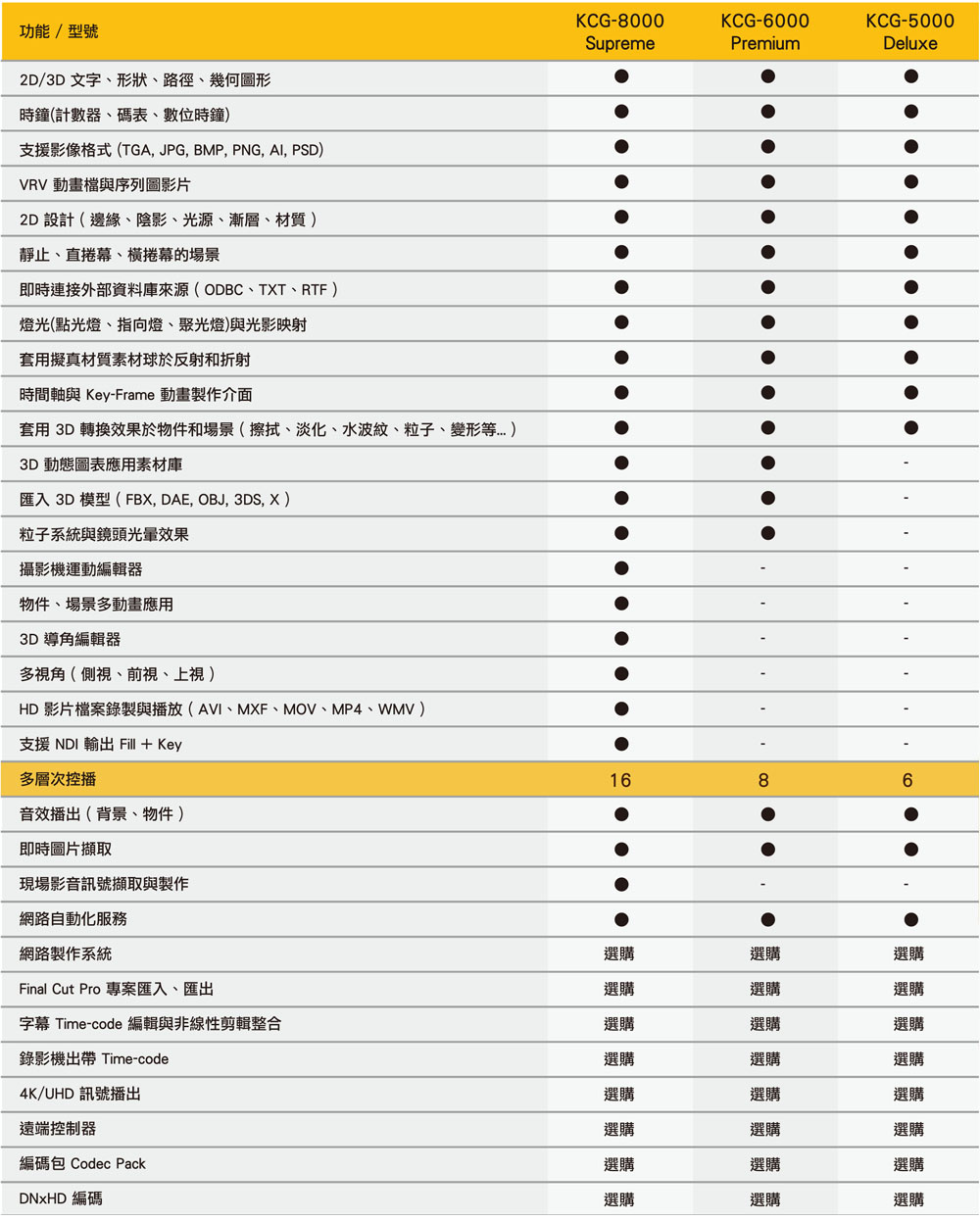

產品規格

機型可依不同需求,選配對應的I/O介面卡
KCG I/O 介面連線選項支援 : QuadLink 3G-SDI、12G-SDI 或 IP 方式 SMPTE ST 2110



關鍵字 : #ndi.#nrs.#ndi網路.

*本產品將持續創新,規格可能會有變動,當產品設計/規格變動,恕不另行通知。
