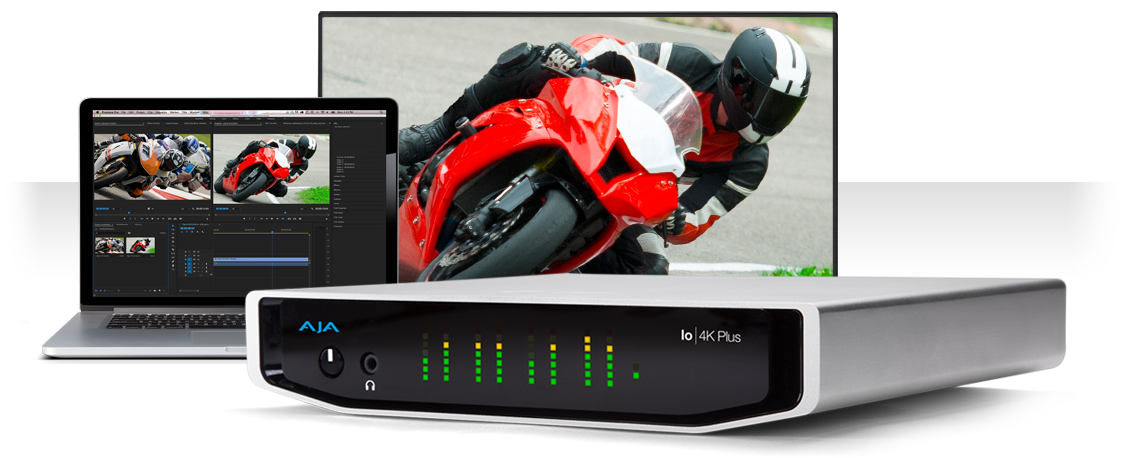

AJA IO 4K PLUS 專業 4K 輸入/輸出傳輸裝置支援 Thunderbol 3
Thunderbolt 3 技術能運用更大的頻寬，在設備間進行更快速的傳輸。
AJA Io 4K Plus 專業 4K 輸入/輸出傳輸裝置充分利用 Thunderbolt 3 技術的強大優勢 - 在擷取與監控上能享有更大的頻寬、更快速的傳輸， 而且，支援 4K 視訊能輕易使用 12G-SDI /HDMI 2.0 傳輸，提供 4路 SDI 與 1路 HDMI 輸入/輸出，充分滿足專業高畫質視訊製作需求。
AJA Io 4K Plus 最高支援 4K 60P 輸入/輸出，支援 4K/UltraHD/2K 和 HD HDR、LTC 輸入和輸出、12-bit 4：4：4完美取樣、具有 12G-SDI 和 HDMI 2.0 輸入和輸出，提供 4路 SDI 輸入/輸出和 1路 HDMI 輸入+輸出，可透過 Thunderbolt 3.0 連結， 本機內建前置聲音 UV 表監看與耳機監聽。剪輯功能支援 Premire、Final Cut、Edius、Media Composer 等主流應用程式。 直播功能可應用於 Wirecast、LiveStream、vMix、OBS 等常用軟體。功能一應俱全，是專業媒體製作流程中，不可錯過的輔助元件。
AJA Io 4K Plus 功能特色
專業 12G-SDI 、HDMI 2.0連線
具備專業的 12G-SDI 、HDMI 2.0 連線能力
支援 Thunderbolt 3
支援 USB-C Thunderbolt 3 連線功能
img src="product/aja/img/io/2550-tb3_feature_bullets.png" style="width:100%; max-width:359px; height:auto !important;" />
Thunderbolt 3 特色
■ Thunderbolt, USB, DisplayPort, and power on USB-C
■ USB-C connector and cables (small, reversible)
■ 40 Gb/s: Thunderbolt™ 3 – double the speed of Thunderbolt™ 2
■ Bi-directional, dual-protocol (PCI Express and DisplayPort)
■ 4x lanes of PCI Express Gen 3
■ DisplayPort 1.2 – supports two 4K displays (4096 x 2160 30bpp @ 60 Hz)
■ Lowest latency for PCI Express audio
■ USB 3.1 (10 Gb/s) – compatible with existing USB devices and cables
■ DisplayPort 1.2 – compatible with existing DisplayPort displays, devices, and cables
■ Daisy chain up to six devices

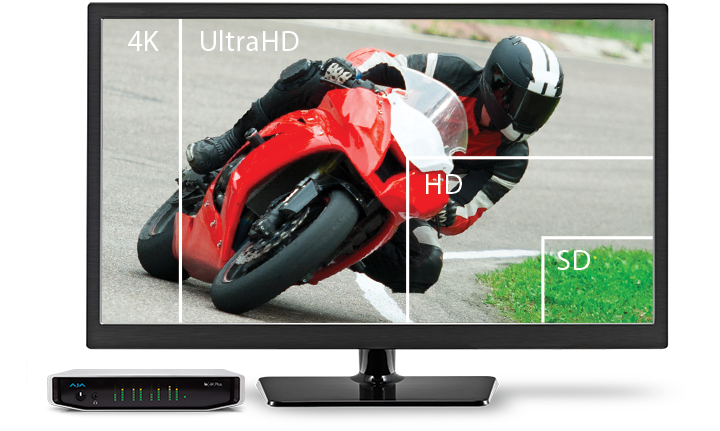

專業監看能力
可透過 HD 監看 4K/UltraHD
HDR
支援 HDR 更直實的顯示系統
音訊整合
完美整合數位類比聲音訊號
AJA 軟體
可應用多種 AJA 延伸製作軟體，提供更豐富的製作工具
行動製作
POWER TO GO 超強行動力，容易攜帶
專業媒體人員的製作需求正在轉變中。 隨著行動裝置-媒體編輯能力的提升，可攜式I/O 設備需求迅速增加。 AJA IO 系列裝置提供可靠實用的功能與堅固耐用的便攜式尺寸，讓專業媒體工作人員能完全掌握現場製作。

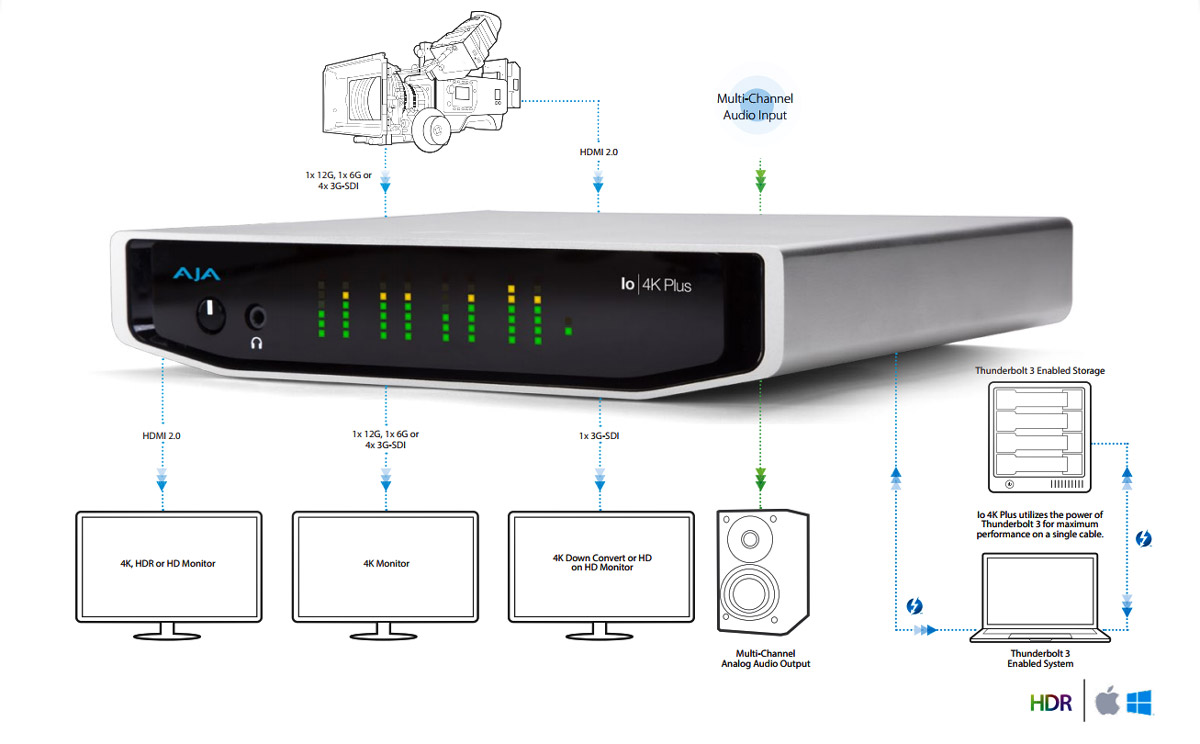

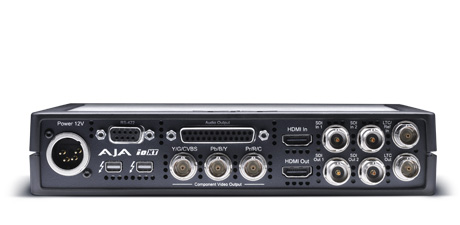

多連線能力
靈活的 I/O ，䆁放製作自由
AJA IO 系列- 體積雖小，但功能一應俱全，內建 SDI、HD-SDI、HDMI、S-video、音訊‥等熱門的連接端子。無論您的製作需要什麼 I/O，AJA I/O 系列都可以協助您建構完美的工作環境。

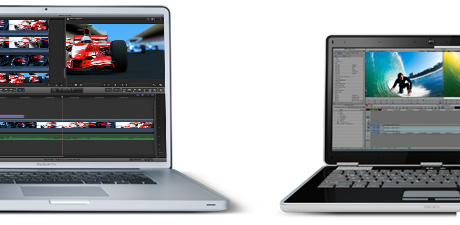

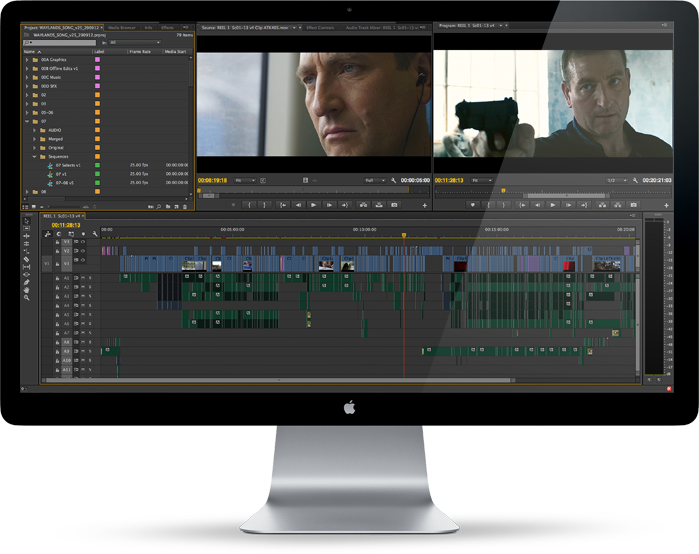

跨平台
兼容各家軟體系統，無往不利
AJA IO 系列能支援市場主流的媒體編輯軟體，AJA IO 系列提供媒體製作，專業可靠的功能和機動性。其中，AJA IO XT 與 AJA IO Express 專為跨平台而設計，可以應用於任何平台，架構值得信賴的製作環境。

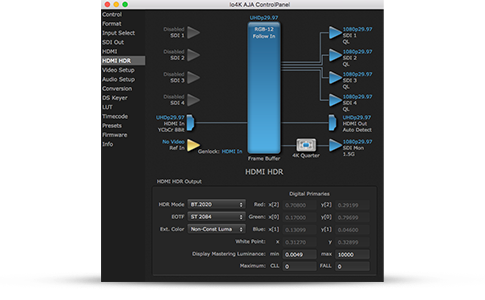

專屬控制界面
AJA IO 系列具有專業強大的操作界面，並能自動識別串連設備，方便與您的製作設備進行連接操作，快速簡單地進行功能配置。

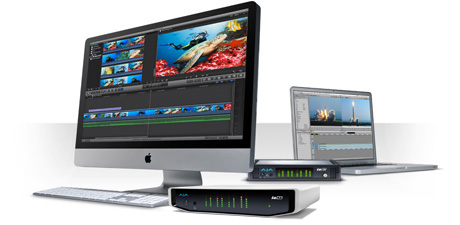

AJA 生態體系
支援 AJA 全系列 I/O 轉換器，擴大應用範圍
全系列機型
 |
 |
IO 4K Plus 支援 Thunderbolt 3 4K/HD/SD |
IO 4K 支援 Thunderbolt 2 4K/HD/SD |
 |
 |
IO XT 支援 Thunderbolt |
IO Express 支援 PC/MAC 系統 |
支援格式 Video Formats |
• (4K) 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
Note: High Frame Rate capabilities are dependent on host system attributes. Not all systems and configurations will support all frame rates. |
| 視訊輸入 Video Inputs |
• 12G-SDI, SMPTE-2082, 12-bit*, 10-bit and 8-bit • 6G-SDI, SMPTE-2081, 10-bit and 8-bit • 3G-SDI, SMPTE-259/292/296/424/425, 12-bit*, 10-bit and 8-bit - 4K/UltraHD 4:4:4 (4 x BNC) • 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2 x BNC), 12-bit*, 10-bit and 8-bit • 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1 x BNC), 10-bit and 8-bit • HDMI v2.0 - 30/36 bits/pixel, RGB or YUV, 6 Gbps. - 4K, UltraHD, 2K, HD and SD with HFR support up to 60p (4:2:2), 10-bit and 8-bit *Bit depth support is application dependent. Check with your software manufacturer for compatibility. Note: 12G-SDI, 6G-SDI configured outputs support UltraHD / 4K only |
| 視訊輸出 Video Outputs |
• 12G-SDI, SMPTE-2082, 12-bit*, 10-bit and 8-bit • 6G-SDI, SMPTE-2081, 10-bit and 8-bit • 3G-SDI, SMPTE-259/292/296/424, 12-bit*, 10-bit and 8-bit - 4K/UltraHD 4:4:4 (4 x BNC) • 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2 x BNC), 12-bit*, 10-bit and 8-bit • 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1 x BNC), 10-bit and 8-bit • HDMI v2.0 - 30/36 bits/pixel, RGB or YUV, 6 Gbps - 4K, UltraHD, 2K, HD and SD with HFR support up to 60p (4:2:2), 10-bit and 8-bit - HDR 10 Support - HDR Infoframe metadata, compatible with HDMI 2.0a/CTA-861.3 - HLG Support - compatible with HDMI 2.0b/CTA-861-G** *Bit depth support is application dependent. Check with your software manufacturer for compatibility. **HLG support is application dependent. Check with your software manufacturer for compatibility. Note: 12G-SDI, 6G-SDI configured outputs support UltraHD / 4K only |
數位音訊輸入 Audio Inputs Digital |
• 16-Channel, 24 and 16-bit SDI embedded audio, 48 kHz sample rate, synchronous • 8-Channel, 24 and 16-bit HDMI embedded audio, 48 kHz sample rate, synchronous |
類比音訊輸入 Audio Inputs Analog |
• 4-Channel, 24 and 16-bit D/A analog audio, 48 kHz sample rate, balanced, using industry standard 8x XLR on DB-25 breakout cable (cable not included) • +24 dBu full scale digital (0dBFS) • +/- 0.2 dB 20 to 20 kHz frequency response • Input is supported across Ch. 1-4 |
| 數位音訊輸出 Audio Outputs Digital |
• 16-Channel, 24-bit SDI embedded audio, 48 kHz sample rate, synchronous • 8-Channel, 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous |
| 類比音訊輸出 Audio Outputs Analog |
• 4-Channel, 24-bit D/A analog audio, 48 kHz sample rate, balanced, using industry standard 8 x XLR on DB-25 breakout cable (cable not included) • +24 dBu full scale digital (0dBFS) • +/- 0.2 dB 20 to 20 kHz frequency response • Ouput is supported across Ch. 5-8 |
| 下游鍵 Downstream Keyer | • Supports graphics with alpha channel over video, matte or framebuffer, or framebuffer content over incoming video or matte |
媒體降轉 Down-Conversion 4K/UltraHD |
• Real time, dedicated 4K down-conversion output (1 x BNC) • 4K to 2K down-conversion • UltraHD to HD down-conversion |
| Reference and LTC I/O | • 1 x BNC LTC output • 1 x BNC assignable to Reference video or LTC input |
| Reference | • Analog Color Black (1V) or Composite Sync (2 or 4V) or HD Tri-Level Sync (1V) • Nonterminating |
標準界面 Electrical Interface |
Thunderbolt 3 (2x) |
| 尺寸 Size (w x d x h) | 8.74” x 8.11” x 1.65” (222mm x 206mm x 42mm) |
| 重量 Weight | 3.4 lbs (1.5 kg) |
| 電源 Power (device only) | 10-20V, 30W typical, 33W max, 70W max with USB-C power delivery to external devices |
| 作業環境 Environment |
• Safe Operating Temperature Range: 0 to 40C (32xF to 104xF) • Safe Storage Temperature (Power OFF): -40 to 60 degrees C (-40 to 140 degrees F) • Operating Relative Humidity: 10-90% noncondensing • Operating Altitude: <3,000 meters (<10,000 feet) |
關鍵字 : #AJA.#aja video.#AJA Io 4K Plus.#Io X3.#Thunderbolt.
*本產品將持續創新，規格可能會有變動，當產品設計／規格變動，恕不另行通知。
