AJA KUMO 1616
路由器
Compact 1616 3G-SDI Router

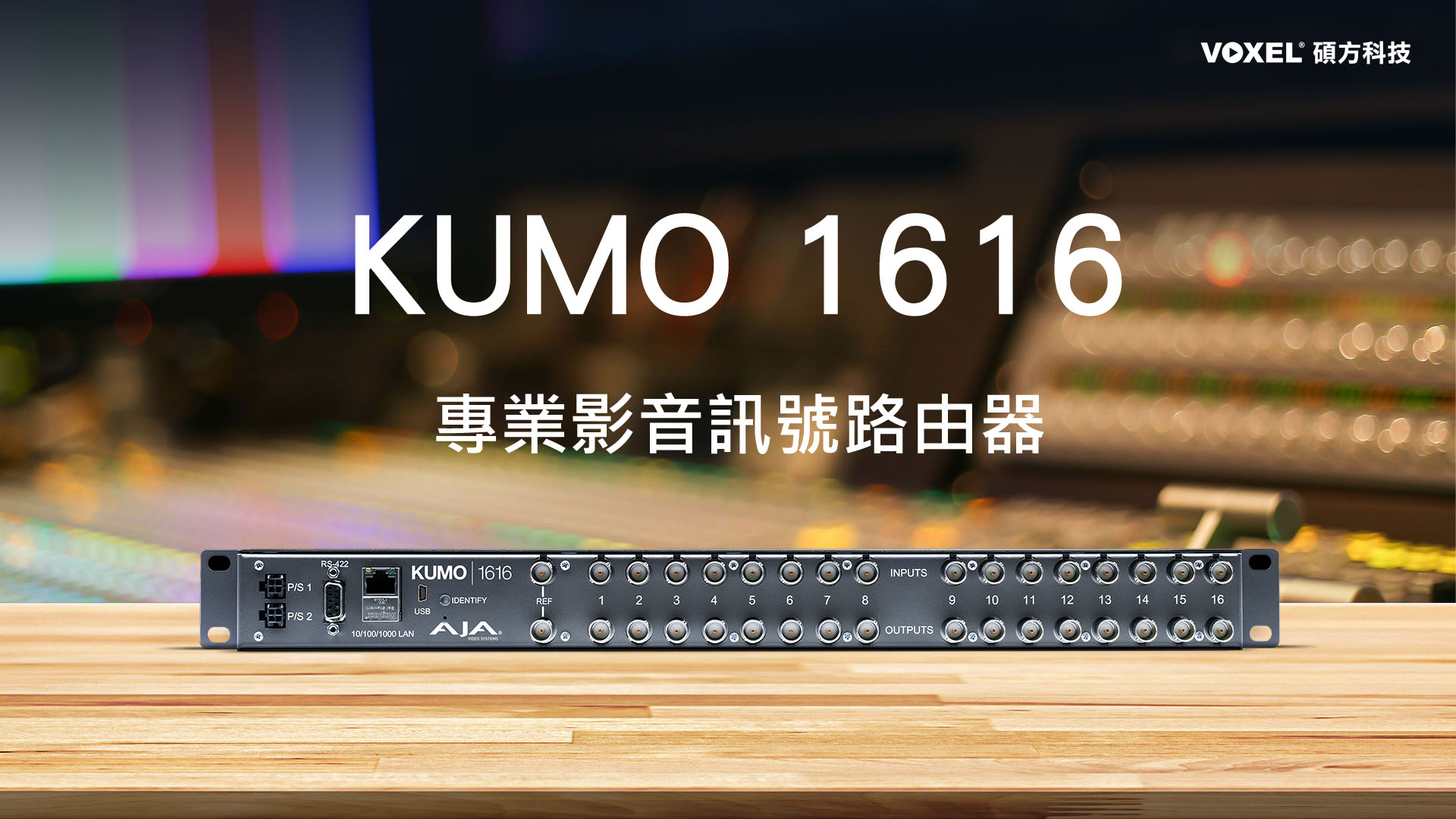

AJA KUMO 1616 專業影音路由器

AJA KUMO 1616 可為更大型的專案提供更高的容量，同時維持 4RU 機架式設計，具有 16x 3G-SDI 輸入和 16x 3G-SDI 輸出的 3G-SDI/1.5G-SDI 功能。 支援雙埠與四埠聯合路由控制，使用者可將多個輸入與輸出聯合，進行 Dual Link 與 Quad Link 4K/UltraHD 工作流程。 KUMO 3G-SDI 路由器支援單連結 1080p/HD/SD、高幀率 (HFR) 和深色格式。 可選用 KUMO CP 和 CP2 路由器控制面板，透過網路與實體控制，以 USB 連接 AJA eMiniSetup 軟體設定 IP 位址。 KUMO 1616 具備 AJA KUMO 系列的高品質，是任何需要效能與質量製作 (如導播設備與行動OB車) 的理想選擇。

產品特色

■ 32個 3G-SDI 輸入/輸出
■ 輕巧便攜的設計
■ 支援單線 4K/UltraHD
■ 每個路由器有八個 Salvos
■ 備援電源 (選購項目)
■ 內嵌 web server，可進行遠端控制
■ 透過 USB 連接 AJA eMiniSetup 軟體 (PC/Mac) 設定 IP 位址





AJA KUMO 3232 功能特色

強大的訊號管理

KUMO 強大的路由矩陣，無需額外的轉換設備，就可將任何輸入訊號映射至所有的輸出。 實用的 KUMO 具有分配放大器功能，可將單一輸入路由至所有輸出。以這種方式使用，KUMO 1616 可取代多個分配放大器。 隨著 4K 的興起，KUMO 路由器可以應對不斷上升的挑戰。 KUMO 路由器可設定為雙埠和四埠聯合路由，運用 Dual Link、4K 和 UltraHD 工作流程。 這可讓未壓縮或原始 4K 與 UltraHD 訊號在整個製作或後期設備中，進行合作無間的路由。 依需求切換路由器進行 HD-SDI/SD-SDI 操作，靈活地使用多格式。

KUMO 預設功能

KUMO 預設功能可保存 20 個預設值。在設定界面上進行設定，可以隨時調用任何預設值，將 KUMO 還原成儲存的設定值。
基本預設功能：
1. 切換模式
2. 交叉點對應圖
3. 按鈕源設置：名稱、顏色、隱藏/顯示等
4. 按鈕目標設置：名稱、顏色、隱藏/顯示等
5. Salvo 設定
強大的設定功能，還能將 KUMO 預設值部署到另一個 KUMO。例如，KUMO 3232 12G 名稱預設部署在 KUMO CP2 控制面板上。

方便實用的路由器

KUMO SDI 路由器提供強大的訊號控制，支援 12G-SDI、6G-SDI、3G-SDI、HD-SDI 和 SD-SDI 的完整廣播規格，質量超越 SMPTE 標準。 具有堅固實用的 1RU、2RU 和 4RU 規格，與輕巧的機體，非常適合任何廣播、製作或後製環境，從行動OB車和編輯室， 到企業視訊設備或現場劇院專業影音裝置。 KUMO SDI 路由器具有7種機型： 其中三種可滿足 12G/6G/3G/1.5G-SDI 路由需求，四種可滿足 3G/1.5G-SDI 路由需求。 對於 12G-SDI，KUMO 3232-12G 可提供 32x 12G-SDI 輸入和輸出，KUMO 1616-12G 則可提供 16x 12G-SDI 輸入和輸出。 對於 3G-SDI，KUMO 6464 可提供 64x 3G-SDI 輸入和輸出，KUMO 3232 可提供 32x 3G-SDI 輸入和輸出，KUMO 1616 可提供 16x 3G-SDI 輸入和輸出。

Salvos 功能

Salvos 讓操作人員只需按下按鈕，即可快速調用一組路由預設參數，連接特定來源與目的地。 使用者能透過 Web UI 設定所需的路由，將其儲存對應至相應按鍵建立預設值，方便後續使用。 在 KUMO 路由器中最多可儲存 8 個 Salvos，並可透過 KUMO 的 Web UI、網路 GVG 協定、 RS-422 和/或 AJA KUMO CP2 Salvo 按鈕立即調用。

可靠的專業廣播標準

KUMO 路由器專為廣播、製作和後期環境而設計，符合 AJA 標準，規格品質超越 SMPTE。 採用優質的機體，搭配備援電源，即使在電源故障的意外情況下，也能確保最高的訊號品質與最長的正常運作時間。

備援電源

路由器是訊號矩陣的核心，將一個關鍵設備連接到另一個關鍵設備。 KUMO 提供備援電源選購項目，確保在萬一電源故障時，仍能維持最長的正常運作時間，且不會中斷運作。

簡易安裝與設定

KUMO 路由器內建嵌入式 Linux 系統，可連接網路，只要透過網頁瀏覽器，支援強大的HTTP控制和監控功能。 KUMO 可透過 USB 連接 AJA eMiniSetup 軟體輕鬆進行 IP 設定。 KUMO 的自動偵測 Bonjour/Zeroconf 能進行自動網路組態，連上網路或電腦，系統就會自動偵測，準備就緒即可使用。 另外，標準的網路設定可透過預設的 IP 位址存取每個 KUMO。 使用 Web 瀏覽器連線至 KUMO 後，可以執行 TCP/IP 完整的設定、KUMO 路由器命名、來源和目的地，執行所有操作功能。 KUMO 路由器可透過 RS-422 或標準網路，利用專業的網路 Grass Valley Native 通訊協定，輕鬆整合現有設備。 使用網路連線，以網頁瀏覽器控制線上 KUMO 路由器，確保您可從任何地點進行所需的控制。

KUMO CP2/CP 控制面板

KUMO CP2 和 KUMO CP 控制面板，可以進行單機或網路控制使用。 KUMO CP 和 KUMO CP2 可透過網路與 KUMO 路由器連接至相同的網路，不必使用電腦即，即可進行全面控制。 單一控制面板最多可控制四台 KUMO 路由器。KUMO CP2 控制面板，可直接存取從 KUMO 3232-12G 到 KUMO 系列的所有 32 組輸入和 32 組輸出， 只需按一下 shift 鍵，即可使用 KUMO 6464 機型的所有 64 組輸入和輸出。此控制面板還可直接控制 KUMO 路由器的 8 個 salvos。

經濟實惠

無論您是要打造行動OB車、編輯室或影音行動裝備，都能以經濟的價格獲得所需的路由功能。 KUMO 路由器經濟實惠，還可以取代傳統的數位分配器，將訊號分配至多個地點。 KUMO 路由器提供優質的性價比，維持最高的品質標準。

AJA KUMO 全系列

---

KUMO CP2

2RU 控制面板

■ 2RU Control Panel for KUMO Routers
■ Small, portable form factor
■ Control up to 4x KUMOs per router
■ Support ganged dual and quad port routing
■ Eight salvos buttons per router
■ Redundant power supply (option)
■ Embedded web server for remote control
■ USB port to easily configure the router IP address

KUMO CP

1RU 控製面板（不支援 KUMO6464）s

■ 1RU Control Panel for KUMO Routers
■ Small, portable form factor
■ Control up to 4x KUMOs per router
■ Support ganged dual and quad port routing
■ Redundant power supply (option)
■ Embedded web server for remote control
■ USB port to easily configure the router IP address

KUMO 1616 12G

16x16 矩陣 12G-SDI 路由器

■ 16x 12G-SDI inputs and outputs
■ Small, portable form factor
■ Single cable support for 4K/UltraHD
■ Redundant power supply option
■ Eight salvos per router
■ Embedded web server for remote control
■ USB port to easily configure the router IP address

KUMO 3232 12G

32x32 矩陣 12G-SDI 路由器

■ 32x 12G-SDI inputs and outputs
■ Small, portable form factor
■ Single cable support for 4K/UltraHD
■ Redundant power supply option
■ Eight salvos per router
■ Embedded web server for remote control
■ USB port to easily configure the router IP address

KUMO 1616

16x16 矩陣 SDI 路由器

■ 16x 3G-SDI inputs and outputs
■ Small, portable form factor
■ Quad cable support for 4K/UltraHD
■ Redundant power supply (option)
■ Eight salvos per router
■ Embedded web server for remote control
■ USB port to easily configure the router IP address

KUMO 3232

32x32 矩陣 SDI 路由器.

■ 32x 3G-SDI inputs and outputs
■ Small, portable form factor
■ Quad cable support for 4K/UltraHD
■ Redundant power supply (option)
■ Eight salvos per router
■ Embedded web server for remote control
■ USB port to easily configure the router IP address

KUMO 6464

64x64 矩陣 SDI 路由器

■ 64x 3G-SDI inputs and outputs
■ Small, portable form factor
■ Quad cable support for 4K/UltraHD
■ Redundant power supply (option)
■ Eight salvos per router
■ Embedded web server for remote control
■ USB port to easily configure the router IP address
