AJA DANTE-12GAM
Dante 網路 IP 音訊轉換器
Dante, AES67 and SMPTE ST 2110-30 SDI Audio Embedder/Disembedder

AJA DANTE-12GAM 網路 IP 音訊 (AoIP) 轉換器，可將 SDI 音訊嵌入及解嵌至 Dante 網路，同時從 Dante 音訊回傳至 SDI。 AJA DANTE-12GAM 網路 Dante 音訊嵌入/解嵌器，內建 12G-SDI 輸入和輸出，與雙 etherCON GigE 連接埠，能夠同時嵌入和解嵌多達 16* 聲道的音訊輸入和輸出， 在精巧的設備中提供 32* 聲道的音訊。

AJA DANTE-12GAM 提供單通道 12G-SDI 輸入與輸出，或兩種雙通道選項： DANTE-12GAM-TR-LC(搭配LC Fiber SFP) 或 DANTE-12GAM-TR-BNC(搭配BNC SFP)， 在精巧的迷你轉換器外型中，可支援最多 64 路 Dante 音訊。 單通道可隨時透過選購授權升級為雙通道版本，增加 BNC 或 LC Fiber SFP。 *透過雙聲道選項/升級，最多可支援 64 聲道音訊。

功能特色

■ 支援與 Dante 音訊生態系統之間的 12G/6G/3G/1.5G SDI 音訊嵌入/解嵌
■ 精巧的可攜式設計
■ 單一視訊通道搭配獨立的 12G-SDI 輸入與輸出連接埠，每個連接埠支援 16 個音訊通道，總共 32 路 Dante 音訊
■ 相容 PTPv2、SMPTE ST 2110-30、AES67
■ 1 個主要和 1 個次要網路連接埠，提供 Dante 網路備援
■ 支援 PoE+ 可簡化佈線
■ 內建 SDI 訊號產生器，可透過 SDI 傳送 Dante 音訊頻道
■ AJA Web UI 支援遠端訊號狀態與設定
■ 可透過 USB-C 連接埠，以 AJA eMini-Setup 軟體進行靜態 IP 設定
■ 前面板 LCD 資訊與設定螢幕
■ 4 個實體控制按鈕（Back、Enter、Up、Down）
■ 可透過額外的 SFP 與授權升級至第二視訊頻道，將支援擴充至高達 64 頻道
■ 內建 12V、60W 電源供應器

Dante是專業影音產業及音訊網路的新標準

Dante 音訊是 ProAV 系統整合商以及越來越多廣播從業人員的主要選擇，已有超過 600 家製造商，提供超過 4000 種 Dante 裝置類型。 Dante 網路 IP 音訊網路透過區域和廣域網路提供數位音訊傳輸，延遲時間極低 (<1 ms)，可使用標準網路硬體或連接至標準網路基礎架構， 具有許多優點，包括音訊系統的可擴充性、安裝的簡易性以及維護。 Dante 可讓未壓縮、多頻道、低延遲、高解析度的數位音訊透過標準網路傳輸，使用 TCP/IP 通訊協定進行傳輸， 同時滿足專業音訊嚴格的品質與時序要求。為了讓您安心，Dante 音訊透過大多數 Dante 裝置上的主要和次要 1 GigE 連接埠，支援雙網路的備援網路拓樸。

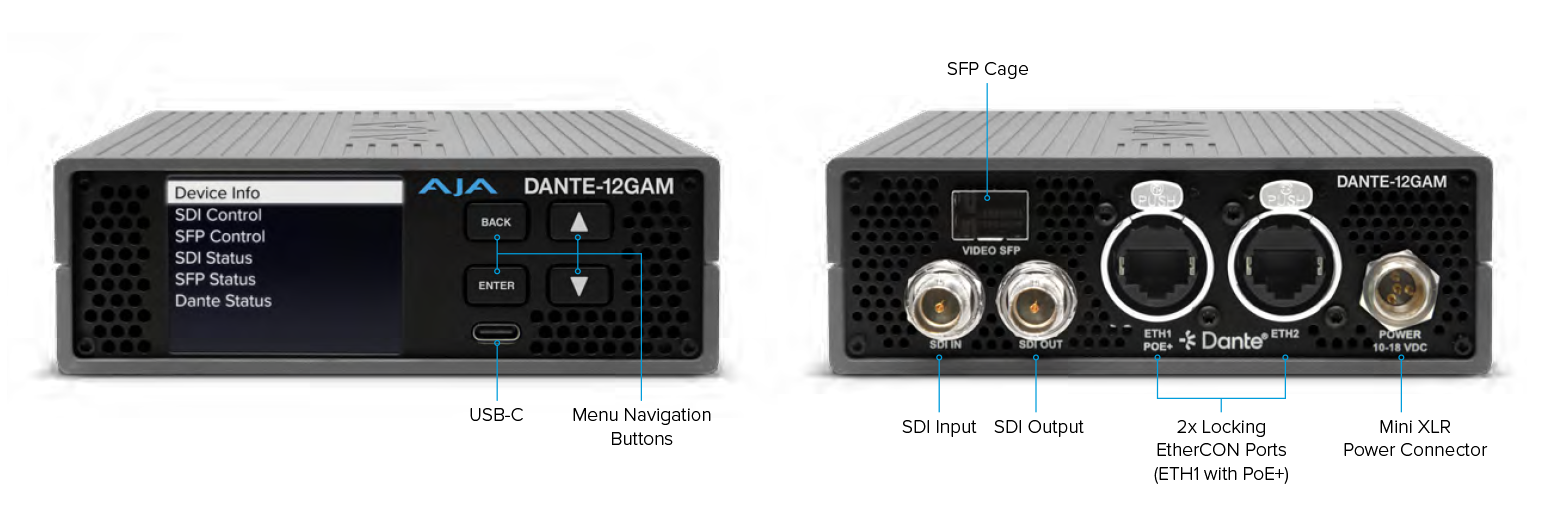

AJA DANTE-12GAM 網路 IP Dante 音訊轉換器連接端子

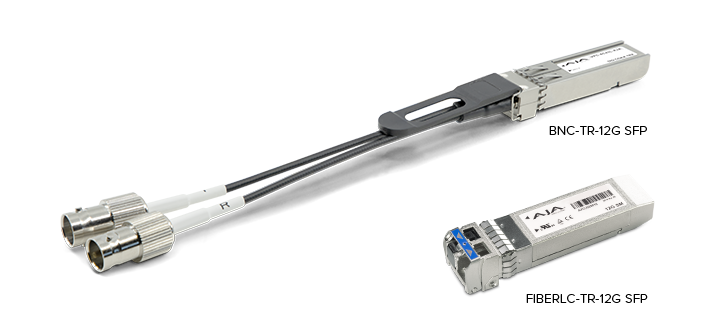

SFP 光纖模組選購項目

DANTE-12GAM-TR-BNC 內含 BNC-TR-12G SFP，支援 Dante 轉換容量加倍，最多可達 64 個通道。
DANTE-12GAM-TR-LC 內含光纖 FIBERLC-TR-12G SFP，支援 Dante 轉換容量加倍，最多可達 64 個通道。



Dante & AES67

DANTE-12GAM 支援 AES67，這是由音訊工程協會 (AES) 開發的 IP 音訊開放標準。 Dante 與 AES67 協同工作，利用 AES67 的互通性，支援 Dante 設備能夠與其他符合 AES67 的系統進行通信， 增強音頻網絡的靈活性和整合能力，大大擴展 Dante 音訊生態系統。 您可以將 Dante 系統與其他使用 AES67 的 IP 音訊系統（例如 RAVENNA、Livewire 和 Q-LAN）整合。 以 Dante Controller 軟體啟動 AES67，讓 Dante 網路支援傳輸和接收 AES67 串流。



Dante & SMPTE ST 2110-30

SMPTE ST 2110-30 是 IP 網路傳輸未壓縮音訊的 SMPTE 標準規格。 DANTE-12GAM 也支援 SMPTE ST 2110-30 IP 音訊，並提供更廣泛的 SMPTE ST 2110 IP AV 套件。 SMPTE ST 2110 標準包括視訊、音訊、輔助資料等，在廣播環境，透過 IP網路傳輸最高品質的視訊和音訊 IP 資料串流。 DANTE-12GAM 可透過 Dante Controller 軟體與其他符合 ST 2110-30 標準的設備互通。 Dante 音訊網路與 DANTE-12GAM 皆支援精準時間協定版本 2 (PTPv2)，可確保 Dante 與 SMPTE ST 2110 網路之間的同步。 DANTE-12GAM 支援 SMPTE ST 2110-30，是專業音訊與廣播應用中 Dante 與 SMPTE 網路之間的強大橋樑。



先進的機體設計

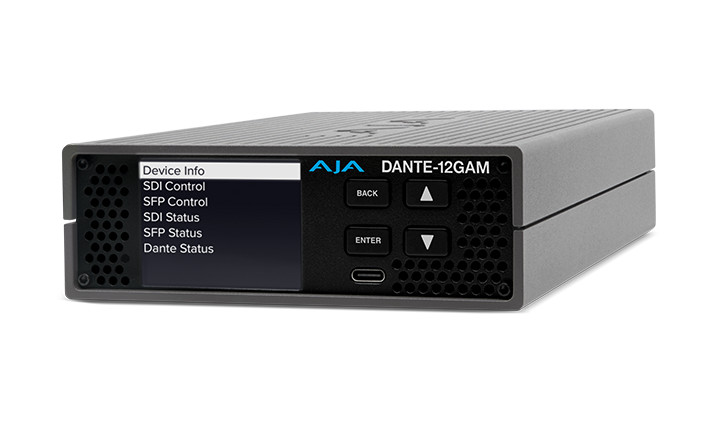

DANTE-12GAM 採用堅固耐用的全新鋁製外殼，提供前置顯示面板、 實體控制按鈕、USB-C 連接方便進行 IP 設定，並採用主動式金屬散熱設計，前後具有氣流導流機制。 顯示面板可提供狀態與組態資訊，搭配輸入、返回、上、下按鈕，快速進行操作設定。



AJA Web UI 友善的操作網頁介面

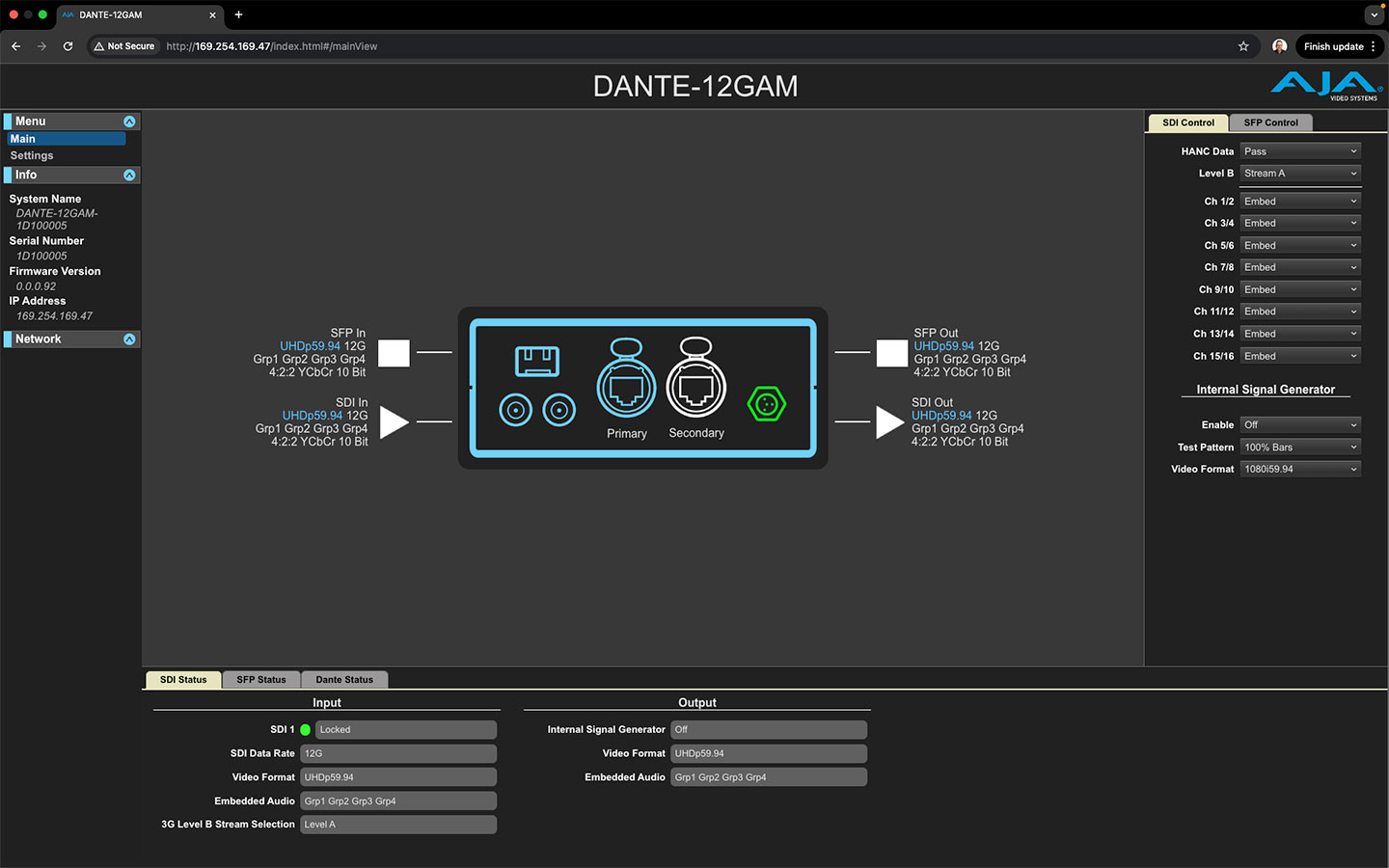

DANTE-12GAM也可以透過友善網頁介面來監控。 Web UI可顯示系統狀態以及與Dante音訊網路的連線。它可以用來設定網路設定和更新韌體。 機體上的前置 LCD 顯示面板可顯示當前控制與狀態資訊。

AJA DANTE-12GAM 製作流程

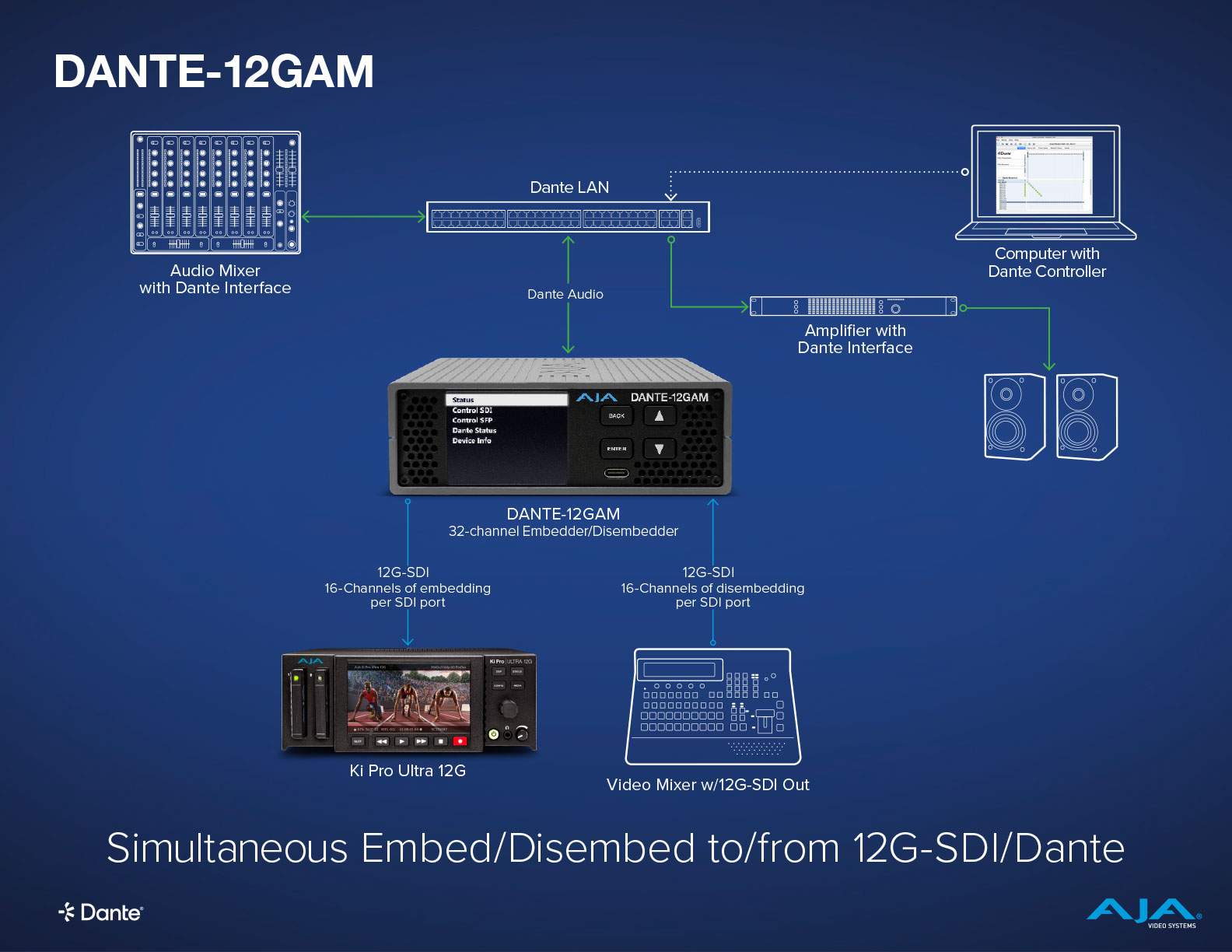

Simultaneous Embed/Disembed to/from 12G-SDI / Dante Audio

Dante 專業影音會議製播應用製作流程圖

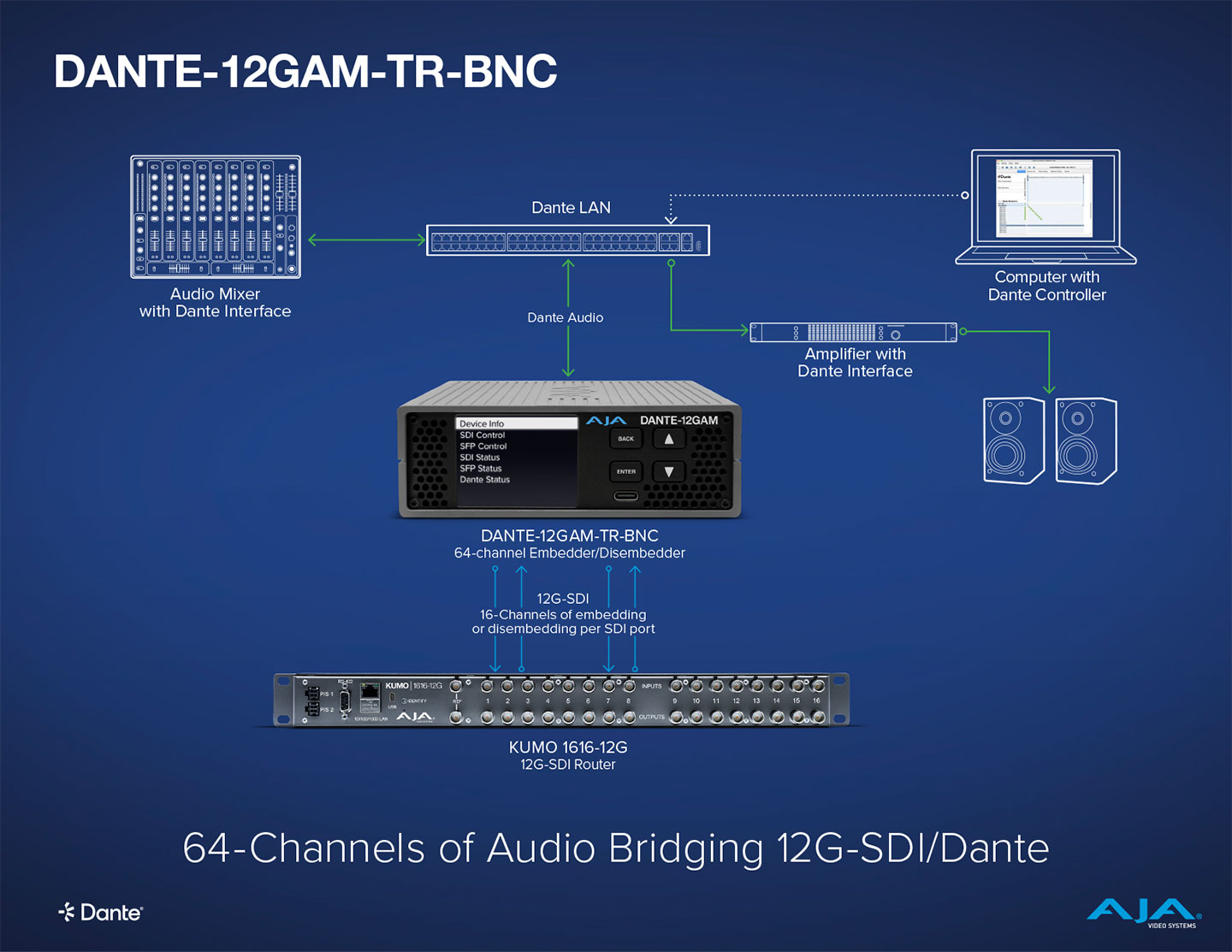

64-Channels of Audio Bridging 12G-SDI/Dante

Dante 專業影音會議製播應用製作流程圖

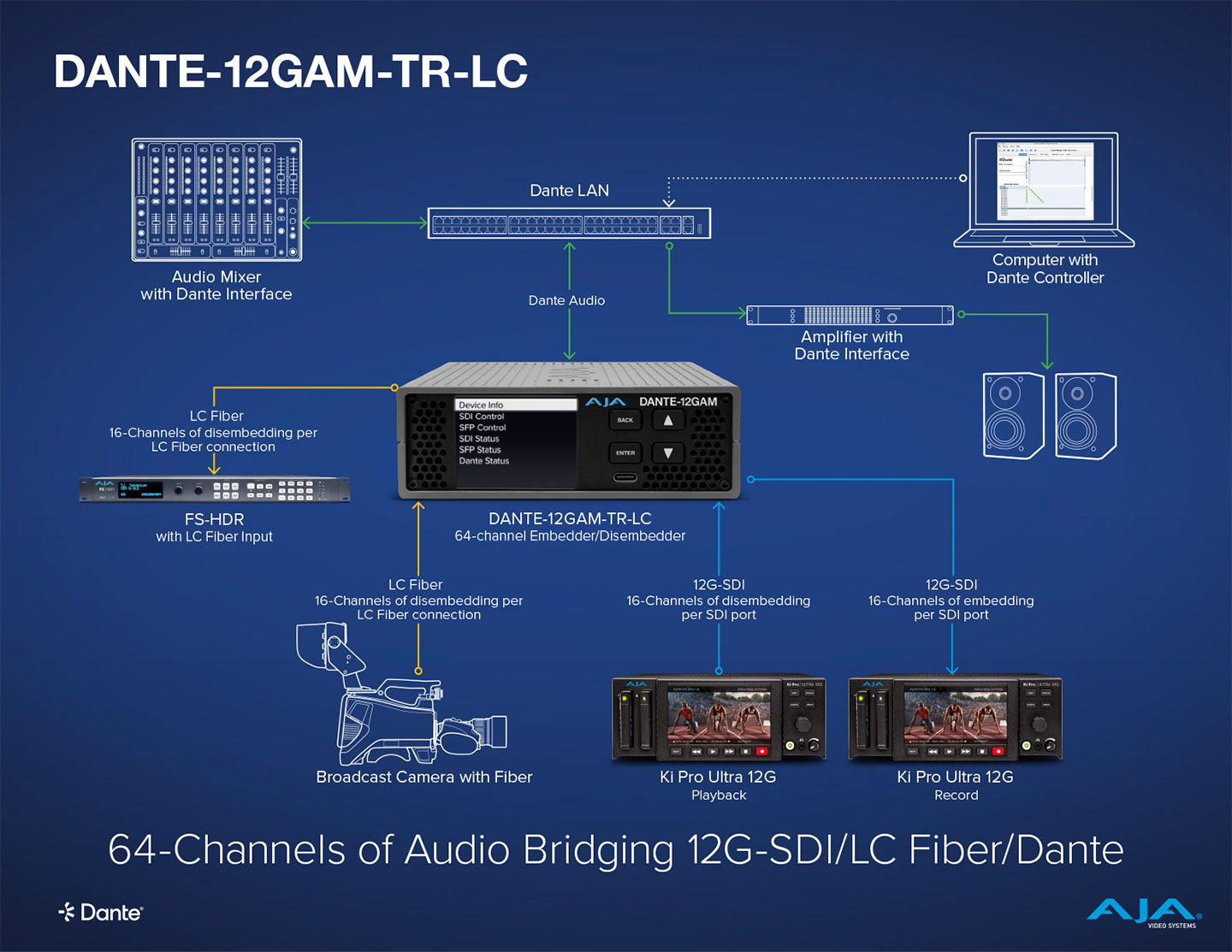

64-Channels of Audio Bridging 12G-SDI/LC Fiber/Dante

Dante 專業影音會議製播應用製作流程圖

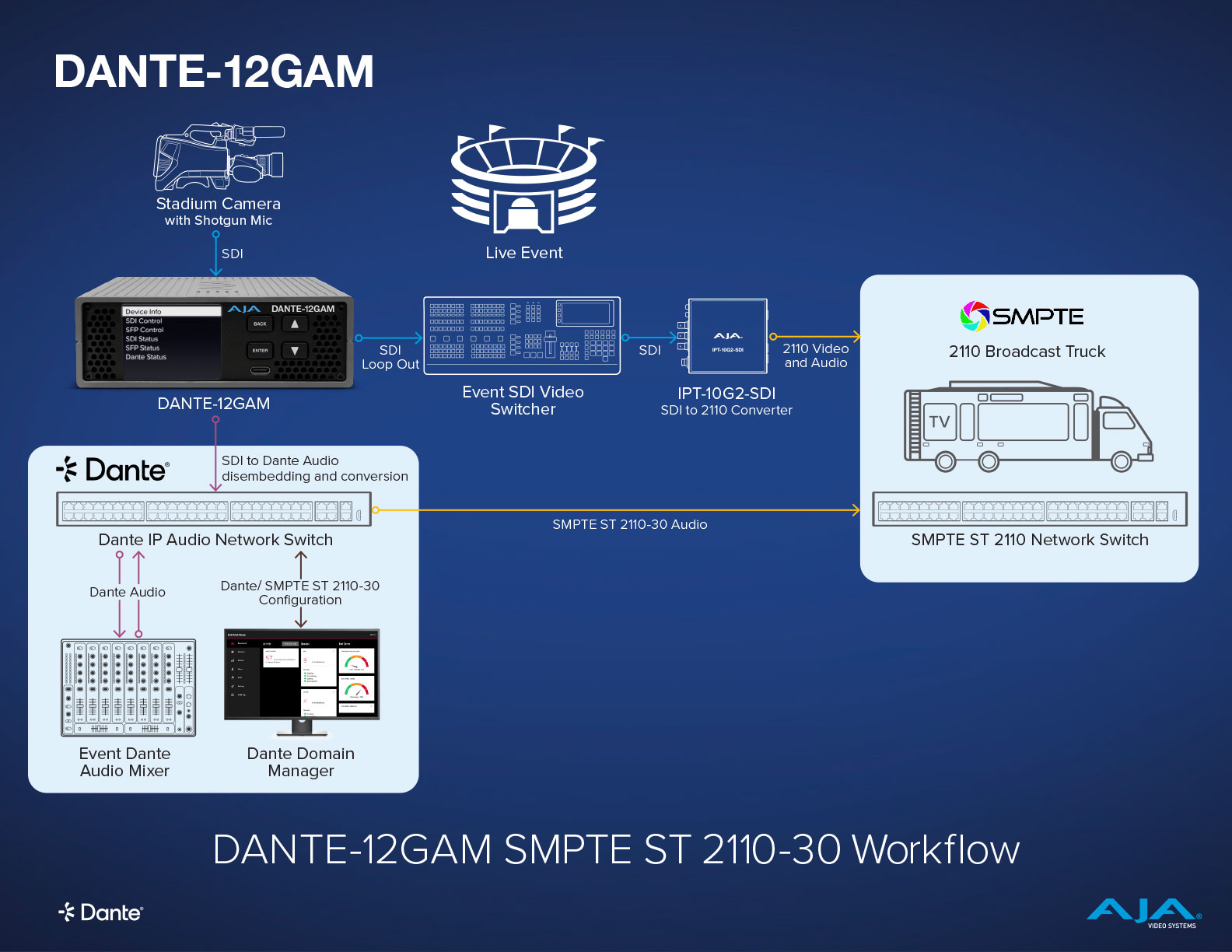

DANTE-12GAM SMPTE ST 2110-30 Audio Workflow

Dante 專業影音會議製播應用製作流程圖



產品規格

AJA DANTE-12GAM 網路 IP Dante 音訊轉換器

Video Formats
  • (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920x1080i 50, 59.94, 60
  • (HD) 1280x720p 50, 59.94, 60
  • RGB and YCbCr, 4:4:4/4:2:2, 10 or 12-bit



Note: Raster and frame rate dependent; please refer to DANTE-12GAM Video Formats in the Documents.
Video Input Digital
  • 1-channel independent 12G-SDI BNC connectors, SMPTE 292/424/2081/2082
    • Single Link HD/2K/UltraHD/4K
Video Output Digital
  • 1-channel independent 12G-SDI BNC connectors, SMPTE 292/424/2081/2082
    • Single Link HD/2K/UltraHD/4K
Video Optical SFP Input/Output
(DANTE-12GAM-TR-LC)
  • 1x FiberLC-TR-12G Dual LC 12G Fiber Transceiver SFP, SMPTE 297/292/424/2081/2082
    • Wavelength: Rx 1260 nm (min), 1620 nm (max)
    • Optical Sensitivity: -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps)
    • Overload Power: -2 dBm (min)
Video Electrical SFP Input/Output (DANTE-12GAM-TR-BNC)
  • 1x BNC-TR-12G Dual BNC 12G Coax Transceiver SFP, SMPTE 292/424/2081/2082
Internal Signal Generator
  • 2x independent internal video signal generators
Cable Equalization

(Belden 1694A coax)

  • 12 Gbps, 60m
  • 6 Gbps, 120m
  • 3 Gbps, 180m
  • 1.5 Gbps, 200m
Video Path Delay
  • Video Latency, time measured between video input and video output connector:
    • 12G = 3.6 µsec
    • 6G = 7.2 µsec
    • 3G level B Dual Link = 7.2 µsec
    • 3G level A = 3.6 µsec
    • HD (1.5 Gb) = 7.2 µsec
Digital Audio Input/Output
  • SDI: 1x independent 12G-SDI BNC connectors, 16 embedded channels each
  • DANTE: 1x primary Nuetrik etherCON RJ-45 Connector and 1x secondary Nuetrik etherCon RJ-45 Connector, Up to 32-channels
  • Video Optical (TR-LC Option): 1x independent 12G-SDI Fiber LC SFP connector, 16 embedded channels each
  • Video Electrical (TR-BNC Option): 1x independent 12G-SDI BNC SFP connector, 16 embedded channels each
SDI Embedded Audio
  • SMPTE 299M (12G/6G/3G/1.5G): 24-bit, 48 kHz synchronous
  • SMPTE 272M (SD): 20-bit, 48 kHz synchronous
  • Incoming embedded audio can be passed, removed, or overridden
  • 4 groups: (16-channels) of audio supported per SDI path



Note: 2048x1080p/PsF 29.97 and 30 formats support a maximum of 8-channels embedded audio.
Dante Audio
  • Sample Rates: 44.1kHz, 48kHz, 88.2kHz, 96kHz
  • Encoding: PCM 16, PCM 24, PCM 32
Audio Latency
  • Embed Path: 1500 µsec
  • Disembed Path: 1410 µsec
Network Interface
  • 2x Nuetrik etherCON RJ-45, 100/1000 Ethernet
  • Rest Interface
User Interface
  • Onboard LCD display with buttons for enter, back, up, and down operation
  • AJA webUI
  • DANTE Controller, Dante Domain Manager & Network Management Applications
  • USB-C port for initial Static IP configuration using AJA eMini-Setup
Size (W x D x H) 5.0" x 8.09" x  1.65" (127 x 205.49 x 41.81 mm)
Weight 1.92 lbs (.87 kg)
Power
  • Enclosure: 10-18VDC regulated, 4-pin mini-XLR, 16W typical 3G-SDI, 21W typical 12G-SDI, 25W max
  • IEEE 802.3at Class 4, Type 2 (25.5, Max) PoE+ on Primary Ethernet port
  • AC Adapter included: 100-240VAC, 50/60 Hz, universal input, 60W
Environment • Safe Operating Temperature: 0 to 40 C (32 to 104 F))
• Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F))
• Operating Relative Humidity: 10-90% noncondensing)
• Operating Altitude: < 3,000 meters (<10,000 feet)



關鍵字 : #AJA.#aja video.#AJA Dante AV 4K.#Dante AV 4K-T.#Dante AV 4K-R。

*本產品將持續創新，規格可能會有變動，當產品設計／規格變動，恕不另行通知。
