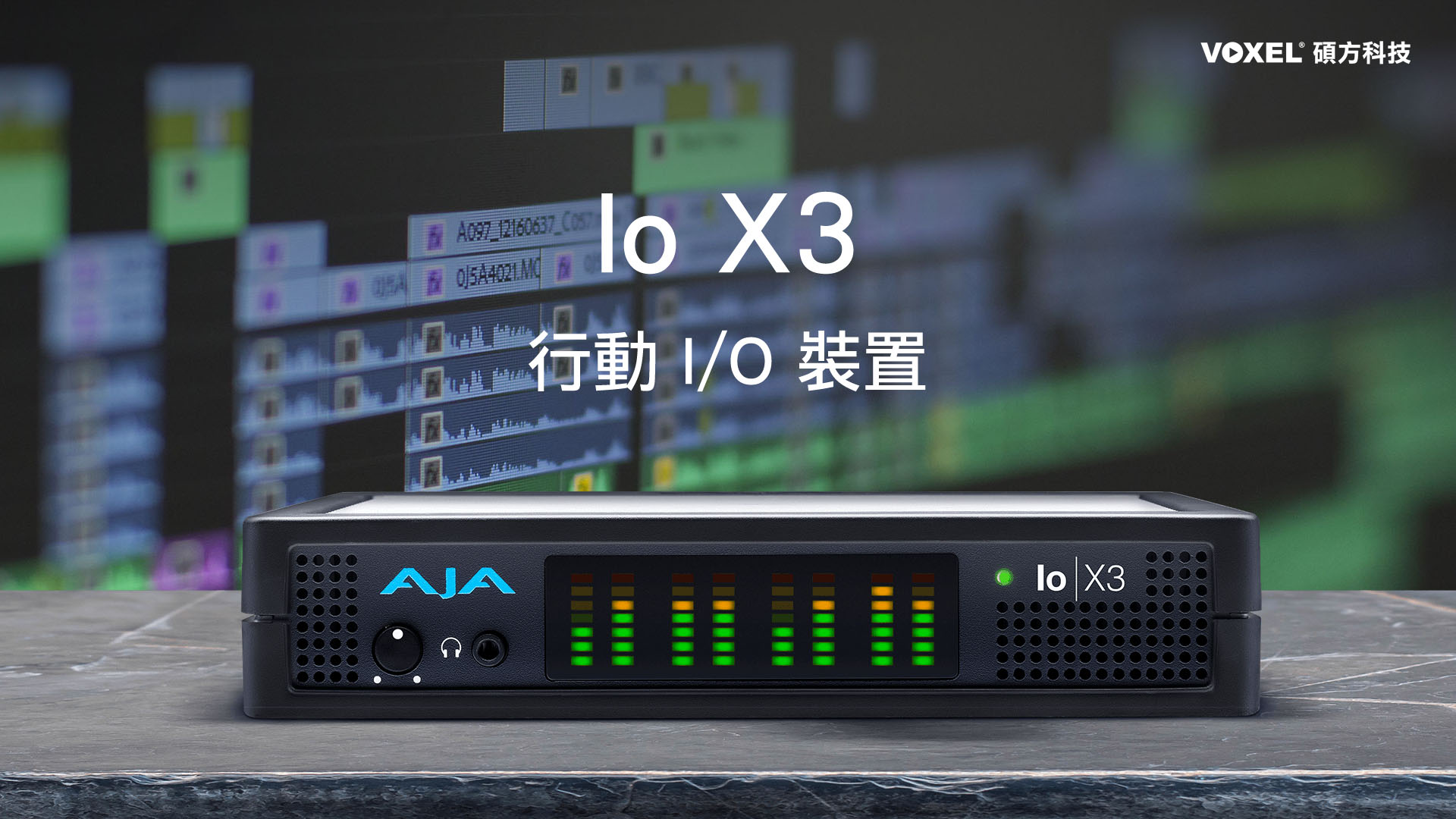

AJA Io X3 行動 I/O 裝置
AJA Io X3 行動 I/O 裝置，具備 3G-SDI、HDMI 及音訊連接埠，支援 Thunderbolt3 連接電腦。 提供高品質 HDR 或 SDR 視訊製作，最高可支援 HD/2K 60p，或 NLE 應用程式檔案如 OBS Studio、vMix 和 Telestream Wirecast。 Io X3 具有 2個 Thunderbolt 3 (Thunderbolt 4 相容) 連接，適合在攝影棚、工作室、活動或編輯室製作使用。
功能特色
■ 2K/HD/SD I/O 支援 50/60p
■ 4x 雙向 3G-SDI BNC，具備 16 聲道嵌入式音訊
■ HDMI I/O，配備 8 聲道嵌入式音訊
■ 兩個 Thunderbolt 3 (相容 Thunderbolt 4) 連接埠，支援 loop
■ 支援多聲道製作流程，適用於 OBS、Wirecast、vMix 應用程式
■ YCbCr 4:2:2 10 位元 支援 60p
■ RGB 4:4:4 12 位元 支援 30p
■ 透過 SDI 傳送 SDR/HDR 傳輸特性、色度與亮度的 VPID 訊號
■ 支援 PQ、HLG、HDR10 與 Dolby Vision
■ HDR 元資料擷取與自動播放偵測
■ 透過 HDMI 進行多畫面輸出，可在一個螢幕上觀看多達 4 個頻道的畫面
■ 類比音訊可透過 8 聲道輸入或輸出，或透過標準 Tascam 連線進行 4 聲道輸入和輸出
■ 前面板具有音訊面板
■ 支援 Apple 晶片
■ XLR 12V 電源，適用於電池或交流電（含交流電轉接器）
■ 耳機插孔與音量控制，適用於行動與現場環境
■ RS-422 VTR 控制、參考訊號、LTC 輸入及 LTC 輸出

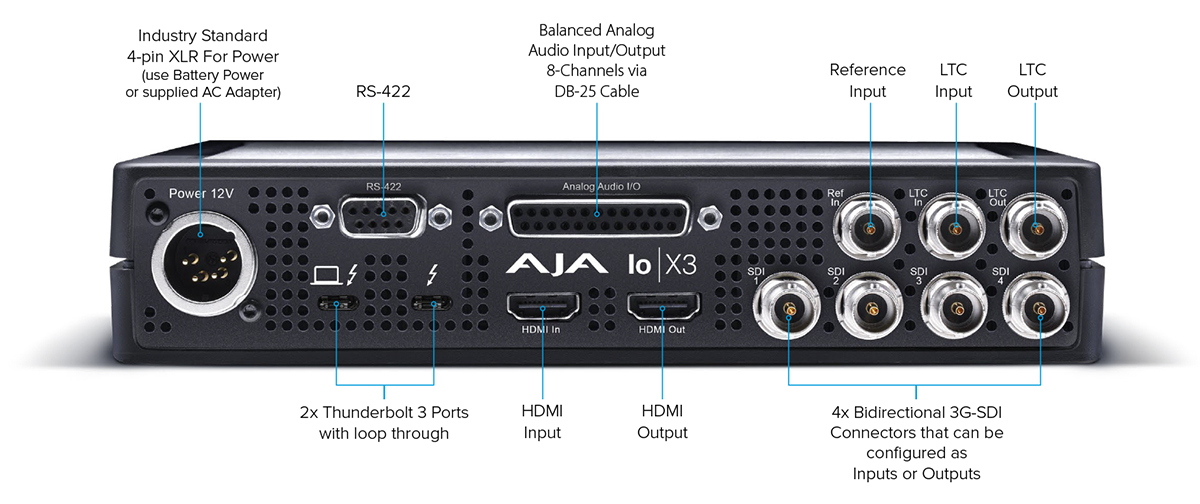

AJA Io X3 後 IO 面板提供多種連接，可以滿足 SD/HD/2K 製作需求。電源供應器透過業界標準 4 XLR 使用隨附的 AC 轉接器或電池電源供電。 雙 Thunderbolt3（相容於 Thunderbolt 4）連接埠可為運行 Windows、macOS 或 Linux 的筆記型電腦或桌上型電腦提供主機連接，第二個連接埠可環路連接到其他 Thunderbolt 裝置。 RS-422 用於機器對外部設備的控制，以便它們可以同步進行編輯。類比音訊透過 DB-25 連接埠提供，所有 8 個通道均可配置為輸入或輸出。 HDMI 輸入和輸出連接埠可輕鬆監控或存取視訊輸入來源，包括 HDR 和 SDR 視訊。參考輸入將 Io X3 連接到任何主時鐘來源以及用於時間碼的 LTC 輸入和輸出。最後，4 個雙向 3G-SDI 連接埠可配置為多通道輸入或輸出，以適應所選的視訊應用，從而為現場、編輯套件或現場提供極大的靈活性。
AJA Io X3 功能特色

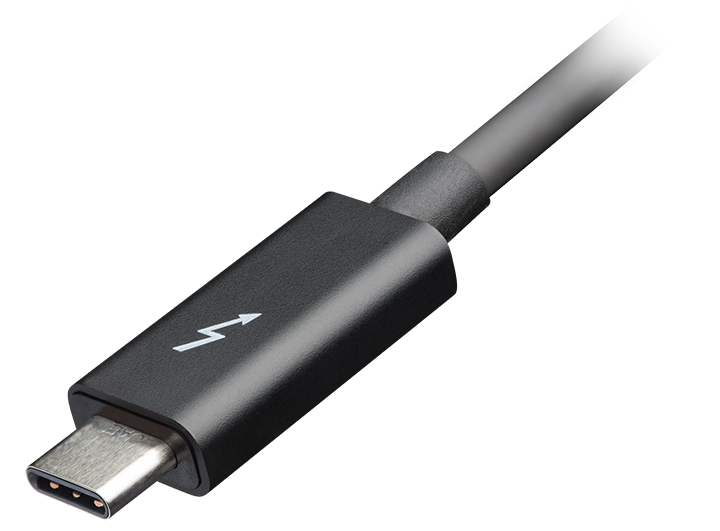

Thunderbolt連接
AJA Io X3 的 Thunderbolt 3 連接埠（相容於 Thunderbolt 4）可輕鬆連接到 Apple、Windows、Linux NB 與 PC， 提供即時專業的影音訊號 I/O。雙 Thunderbolt3 連接埠方便連接其他裝置。 在 Mac、Windows 和 Linux 電腦常配備 Thunderbolt，支援專業視訊、音訊、資料等所需的大量頻寬。

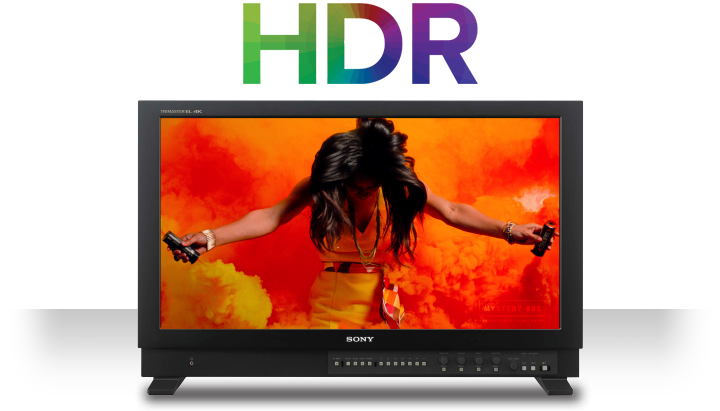

HDR
AJA Io X3 的 HDR 高光動態功能，能夠顯示更豐富的色彩範圍、更亮的白色以及更深、更暗的黑色。 這會讓圖像看起來更加自然、更真實，以更鮮活的色彩傳達更好的製作。 Io X3 支援 2K/HD HDR 的 HDMI/SDI 顯示器，還支援 HLG、HDR10、HDR Infoframe資訊，可符合 HDMI 2.0a/CTA-861.3。
數位聲音與類比訊號整合
AJA Io X3 支援嵌入式 16-Channel SDI、8-Channel HDMI 音訊，與通過標準 Tascam DB-25 連接的類比音訊的輸入和輸出。
機體的前面板 3.5mm 迷你 TRS 耳機插孔，提供立體聲監聽。
靈活的類比音訊 I/O 可設訂錄製功能，選擇 DB-25 連線：
8-channel, 24 & 16-bit D/A 類比音訊 , 48 kHz , balanced, 標準 8x XLR 或 TRS 以 DB-25 連線
類比音訊 I/O:
輸入 Ch. 1-8, Ch. 1-4, or Ch. 5-8
輸出 Ch. 1-8, Ch. 1-4, or Ch. 5-8
Multiview 輸出

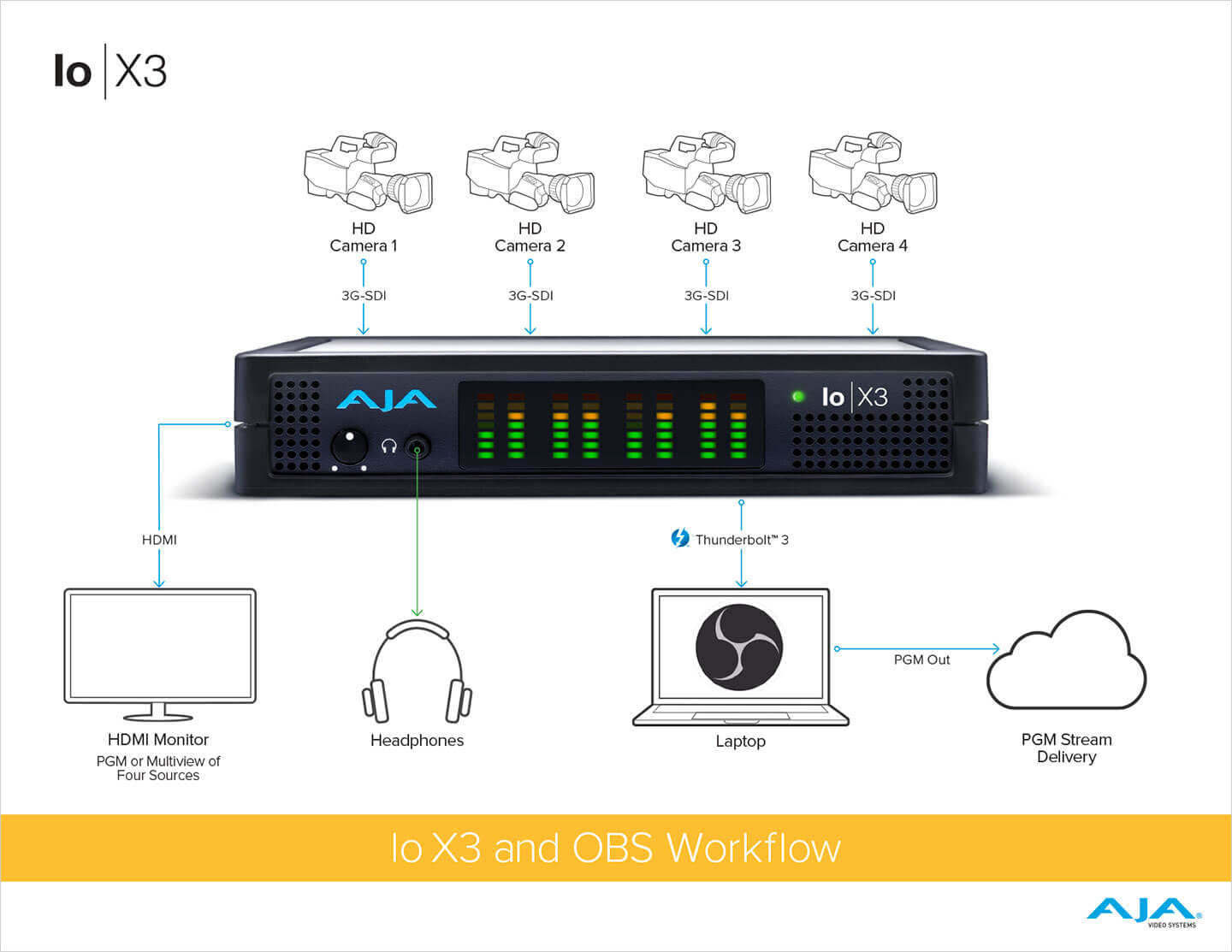

Io X3 提供多聲道 I/O，HDMI 輸出可將所有訊號源顯示在一台顯示器上。 Io X3 支援 OBS Studio 軟體，透過方便的 HDMI 輸出，提供 Multiview 輸出，可清楚監控輸入或輸出的視訊。
跨平台
Io X3 支援 macOS, Windows, and Linux Ubuntu / Rocky。 更多詳細訊息可參考 AJA 官方網頁。

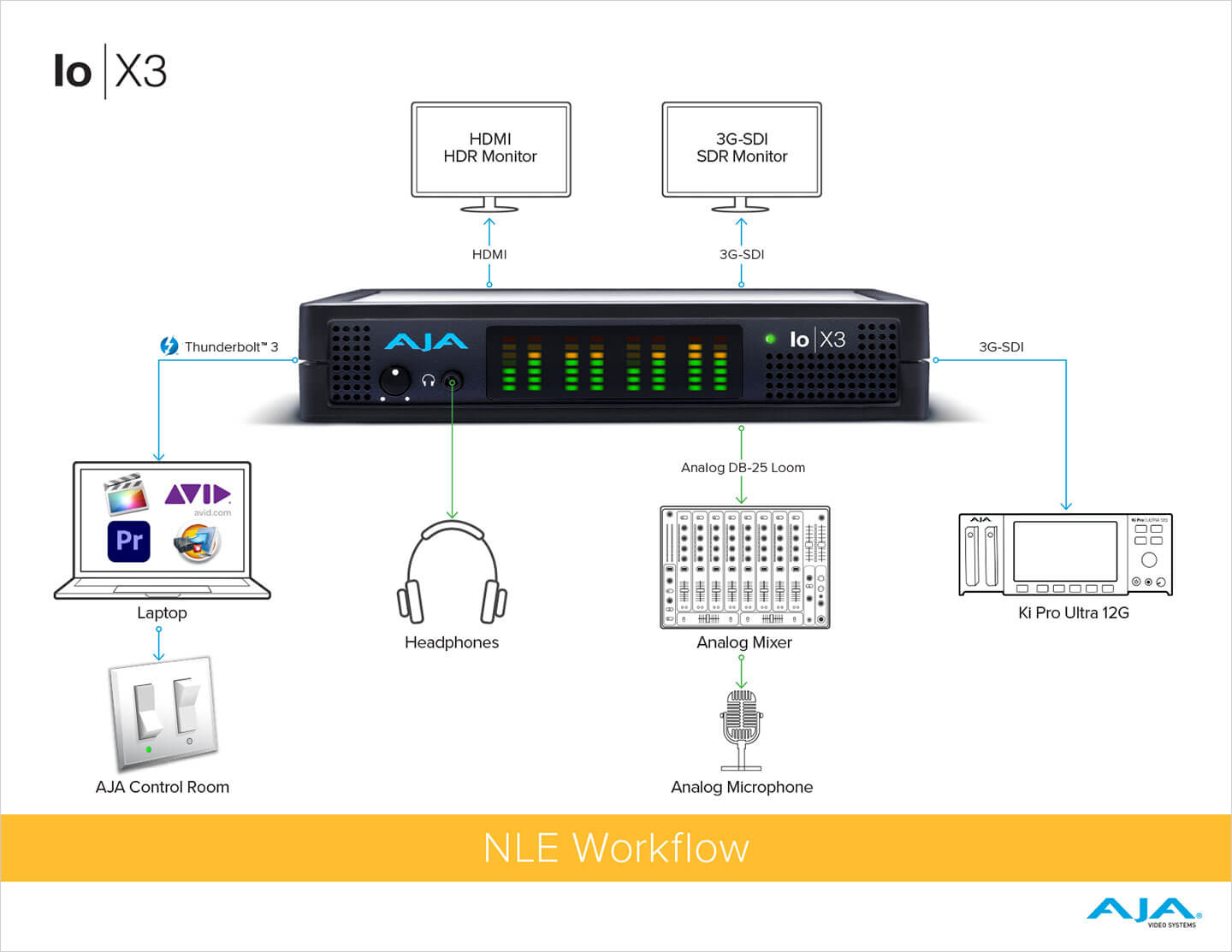

AJA Io X3 支援主流的 NLE 應用程式： Apple Final Cut Pro、Avid Media Composer 和 Adobe Premiere Pro。 ，可透過 Thunderbolt3 連接 NB 與 PC 編輯主機，成為非線性編輯製作中心。
| Video Formats |
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
Note: High Frame Rate support is dependent on Thunderbolt speed and system performance. Not all host systems will support all frame rates. |
||||||||||||||||||||
| Video Input Digital |
• 3G-SDI, SMPTE 425 - RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit • 1.5G-SDI, SMPTE 292M - Single Link HD-SDI YCbCr 4:2:2 10-bit • 270 Mbps SDI, SMPTE 259M-C - YCbCr 4:2:2 10-bit, 8-bit • HDMI v1.4b - 30/36-bits/pixel, RGB or YUV, 2.25 Gbps - 2K, HD, and SD *Bit depth support is application dependent. Check with your software manufacturer for compatibility. | ||||||||||||||||||||
| Video Output Digital |
• 3G-SDI, SMPTE 425 - RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit • 1.5G-SDI, SMPTE 292M - Single Link HD-SDI YCbCr 4:2:2 10-bit • 270 Mbps SDI, SMPTE 259M-C - YCbCr 4:2:2 10-bit, 8-bit • HDMI v1.4b - 30/36-bits/pixel, RGB or YUV, 2.25 Gbps - 2K, HD, and SD with HFR support up to 60p (4:2:2), 10-bit *Bit depth support is application dependent. Check with your software manufacturer for compatibility. |
||||||||||||||||||||
| HDR |
• SDI: VPID signaling for SDR/HDR Transfer Characteristics • HDMI: HDR10 Support - HDR Infoframe metadata, compatible with HDMI 2.0a/CTA-861.3 • HDMI: HLG Support - compatible with HDMI 2.0b/CTA-861-G Note: HDR support is application dependent. Check with your software manufacturer for compatibility. |
||||||||||||||||||||
| Audio Input Digital |
• 16-channel, 16 and 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous • 8-channel, 16 and 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous |
||||||||||||||||||||
| Audio Output Digital |
• 16-channel, 16 and 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous • 8-channel, 16 and 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous |
||||||||||||||||||||
| Audio Input Analog |
• 8-channel, 24 and 16-bit D/A analog audio, 48 kHz sample rate, balanced, using industry standard 8x XLR on DB-25 breakout cable (cable not included) • +24 dBu full scale digital (0 dBFS) • +/- 0.2 dB 20 to 20 kHz frequency response • Input supported across Ch 1-8, Ch 1-4, or Ch 5-8 depending on configuration chosen |
||||||||||||||||||||
| Audio Output Analog |
• 8-channel, 24-bit D/A analog audio, 48 kHz sample rate, balanced, using industry standard 8x XLR on DB-25 breakout cable (cable not included) • +24 dBu full scale digital (0 dBFS) • +/- 0.2 dB 20 to 20 kHz frequency response • Output supported across Ch 1-8, Ch 1-4, or Ch 5-8 depending on configuration chosen • 2-channel, 18-bit D/A analog audio, 48 kHz sample rate, unbalanced, using standard 3.5mm jack • 1.2V RMS full scale digital output level (0 dBFS) |
||||||||||||||||||||
| Downstream Keyer | Supports graphics up to 2K/HD with alpha channel over video, matte or framebuffer, or framebuffer content over incoming video or matte | ||||||||||||||||||||
| LTC |
• 1x BNC LTC input (dedicated) • 1x BNC LTC output (dedicated) |
||||||||||||||||||||
| Reference |
• 1x BNC (dedicated) • Analog Color Black (1V) or Composite Sync (2 or 4V) • Nonterminating |
||||||||||||||||||||
| Electrical Interface | Thunderbolt 3 (2x) | ||||||||||||||||||||
| Machine Control |
• RS-422, Sony 9-pin protocol • 9-pin D-connector pinout is as follows:
|
||||||||||||||||||||
| Size (w x d x h) | 8.74" x 7.09" x 1.65" (222.0 x 180.09 x 41.91 mm) | ||||||||||||||||||||
| Weight | 3.1 lbs. (1.5 kg) | ||||||||||||||||||||
| Power | 10-20V, 23W typical, 28W max | ||||||||||||||||||||
| Environment |
Safe Operating Temperature Range: 0 to 35 C (32 to 95 F) Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F) Operating Relative Humidity: 10-90% noncondensing Operating Altitude: <3,000 meters ( <10,000 feet) |
